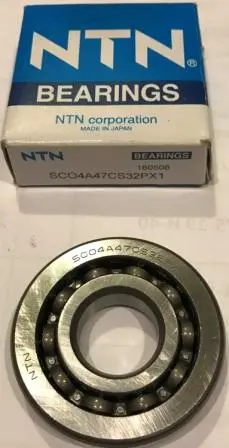

Підшипник колінвала NTN 20×52×12 для DIO AF18/27, SC04A47CS32PX1/3A VDK-3

Підшипник колінвала NTN 20×52×12 призначений для DIO AF18/27. Він утримує колінчастий вал у картері двигуна, забезпечує його обертання та сприймає навантаження під час роботи мотора. Коли опора зношується, вал втрачає належне положення: виникають шум, вібрація та люфт, а посадкові поверхні можуть пошкоджуватися. Підшипник замінюють після підтвердження зносу або в разі пошкодження кілець, кульок чи сепаратора.

Розміри та будова

Позначення 20×52×12 мм відповідає внутрішньому діаметру 20 мм, зовнішньому діаметру 52 мм і ширині 12 мм. Від цих розмірів залежать посадка на вал, встановлення в картер і розташування підшипника по ширині. Індекс деталі — SC04A47CS32PX1/3A, на кільці є маркування NTN. Зіставляйте буквено-цифровий індекс повністю: однакові основні розміри ще не означають однакове виконання.

Це відкритий кульковий підшипник. Між внутрішнім і зовнішнім кільцями розміщені кульки, які утримує та розділяє сепаратор. Збоку немає ущільнення чи захисної шайби. Відкрита конструкція потребує чистоти під час зберігання й монтажу: всередину не повинні потрапляти пісок, металева стружка та залишки герметика. Для змащування під час складання використовують засіб, передбачений вимогами двигуна.

Ознаки зношення

Перевірити опору варто, якщо з'явилися гул, шурхіт, посилена вібрація або відчутний люфт колінвала. Після розбирання оцінюють плавність обертання та стан доступних поверхонь. Заїдання, обертання ривками, корозія, викришування доріжок і пошкодження сепаратора є причинами для заміни. Самого шуму мотора недостатньо для висновку: стан підшипника перевіряють окремо. Типові причини передчасного зносу — забруднення, нестача мастила, перегрів і помилки під час запресовування.

Що звірити під час підбору

Порівняйте повне позначення, розміри та конструкцію знятого підшипника з вимогами конкретного двигуна. Внутрішній і зовнішній діаметри та ширину вимірюють по очищених поверхнях кілець. Огляньте шийку колінвала й посадкове гніздо в картері: нова деталь не відновить зношену посадку. Якщо старе кільце проверталося на валу або в корпусі, спочатку потрібно усунути причину, інакше заміна не дасть належного результату.

Монтаж і перевірка

Двигун розбирають до доступу до опори колінвала, після чого старий підшипник знімають відповідним знімачем або пресовим пристосуванням. Посадкові поверхні очищають і перевіряють на пошкодження. Під час встановлення з натягом зусилля прикладають до кільця, яке запресовують: внутрішнього на валу та зовнішнього в корпусі. Навантаження не має проходити через кульки, оскільки це може пошкодити доріжки кочення ще до першого запуску.

Поки є доступ, перевіряють сусідню опору колінвала та сальники; пошкоджені ущільнення замінюють. Після складання переконуються, що підшипник повністю став на своє місце, а вал обертається вільно, без заїдання. Помилка у ширині, невідповідне виконання або перекіс під час монтажу можуть спричинити затискання вала, перегрів і необхідність знову розбирати двигун.
