Крильчатка нерухомої щоки варіатора 4T GY6 50, пластикова VDK

Пластикова крильчатка нерухомої щоки варіатора 4T GY6 50 створює потік повітря під час обертання та допомагає відводити тепло від ремінної передачі. Вона розташована біля нерухомої щоки ведучого шківа. Назва щоки описує її положення вздовж вала: під час зміни передатного відношення вона не зсувається, але обертається разом зі шківом. Позначення крильчатки — VDK.

Будова та ознаки пошкодження

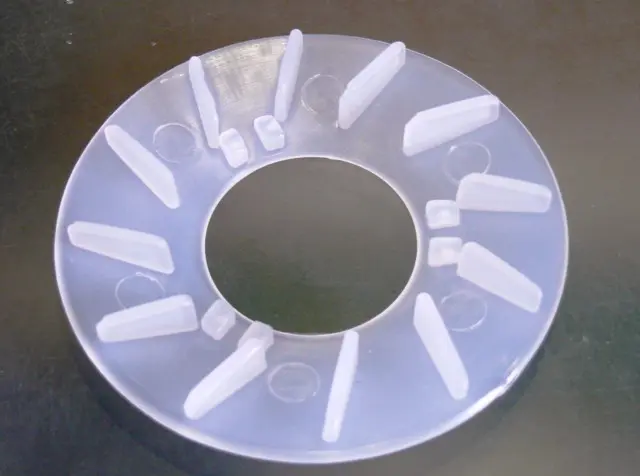

Основа деталі має форму кільця з великим центральним отвором. По колу розміщені лопаті, а між ними є невеликі виступи. Пластик світлий і напівпрозорий. Для правильної посадки мають значення форма кільця, його прилегла поверхня та висота лопатей: після складання вони повинні вільно проходити всередині кришки варіатора.

Крильчатку замінюють, якщо лопаті обламані, біля їхньої основи з’явилися тріщини, кільце викривилося або пошкоджені місця фіксації. Потертості на краях лопатей можуть свідчити про контакт із кришкою. У такому разі разом із заміною перевіряють посадку та зазори, інакше нова деталь теж зазнаватиме тертя.

Втрата частини лопатей послаблює обдування, а нерівномірні пошкодження можуть спричиняти вібрацію. Уламки потрібно прибрати з корпусу, щоб вони не потрапили між ременем і шківами. Шурхіт після складання потребує перевірки до подальшої роботи двигуна. За одним лише звуком причину не визначають: оглядають крильчатку, кріплення щоки та внутрішній бік кришки на сліди зачіпання.

Як перевірити відповідність

Зіставте зі знятою деталлю зовнішній діаметр, розмір центрального отвору, товщину кільця та висоту лопатей. Окремо перевірте розташування виступів і спосіб кріплення до щоки. Близька форма не означає однакову посадку: відмінність профілю може завадити щільному приляганню, а зайва висота — призвести до контакту з кришкою.

Якщо стара крильчатка розламалася, її частини допоможуть відновити форму для порівняння. Також огляньте місця прилягання на щокі. Орієнтуйтеся на варіатор, який фактично стоїть на техніці, особливо після попередніх замін цього механізму. Позначення двигуна саме по собі не замінює звіряння розмірів і кріплень. Підрізання лопатей або збільшення отвору не є способом виправити невідповідність.

Особливості заміни

Двигун має бути заглушений та охолоджений; випадковий запуск потрібно виключити. Знявши кришку, збережіть порядок шайб та інших деталей кріплення. Якщо доступ потребує демонтажу нерухомої щоки, використовуйте відповідний фіксатор. Не утримуйте шків за пластикові лопаті під час відкручування гайки: так їх легко зламати.

Перед установленням очистьте посадкові поверхні від пилу й уламків. Перевірте щоку, шайби та кріплення; деталі з тріщинами або пошкодженнями замінюють під час цього ж ремонту. Крильчатка повинна стати у своє положення без перекосу й натискання на лопаті. Відновіть порядок складання та дотримуйтеся моменту затягування, передбаченого для встановленого варіатора. Стежте, щоб ремінь не перешкоджав повній посадці щоки. До запуску перевірте фіксацію крильчатки й відсутність зачіпання сусідніх деталей, після чого встановіть кришку.
