Підшипники колінвала Yamaha JOG 3KJ 6204 AMG, пара

Підшипники колінвала Yamaha JOG 3KJ 6204 AMG — пара опор, які встановлюють у картері двигуна. Вони дають колінчастому валу обертатися та утримують його відносно посадкових місць. Справні опори потрібні для рівномірного обертання, без зайвого механічного шуму та пошкодження сполучених поверхонь. Під час ремонту їх добирають за позначеннями й виконанням знятих деталей.

Будова та маркування

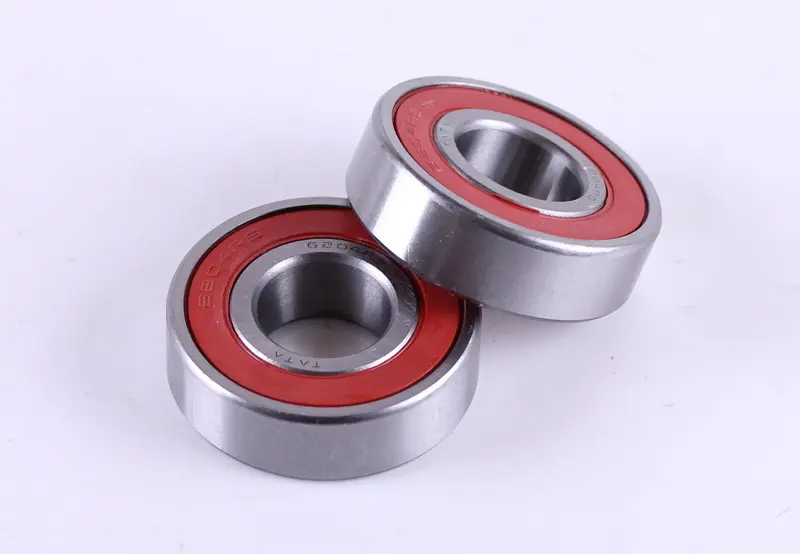

Пара складається з двох підшипників. Кожен має зовнішнє і внутрішнє кільця, отвір для вала та червону кільцеву вставку збоку. На кільці є напис TATA. Позначення 6204 слугує орієнтиром для добору, проте його звіряють разом із додатковими індексами: підшипники одного основного типорозміру можуть мати різне виконання.

Для колінвала мають значення посадкові розміри, внутрішній зазор, бічні ущільнення та спосіб змащування, передбачений конструкцією двигуна. Колір вставки не визначає придатність підшипника до встановлення. Бічні закриття повинні відповідати вимогам двигуна; залишати чи знімати їх лише тому, що деталь підходить за формою, не варто.

Ознаки зношення

Опори перевіряють, якщо з картера чути гул, вал обертається нерівномірно, заїдає або має відчутний люфт у підшипниках. Після розбирання шукають сліди перегрівання, корозії та пошкодження кілець. Самого звуку недостатньо для висновку: сторонній шум можуть створювати й інші деталі двигуна, тому спочатку перевіряють стан колінвала та його опор.

Нестача мастила, потрапляння забруднень і перекіс під час складання прискорюють зношення. Нова пара не усуне наслідків розбитого посадкового місця або постійного перегрівання. Одночасно оглядають шийки колінвала, гнізда в картері та сальники. Зношені сальники й ущільнення, порушені під час розбирання, замінюють відповідно до їхнього стану та вимог складання.

Як перевірити відповідність

Зіставте повне маркування обох старих підшипників, діаметр отвору, зовнішній діаметр і ширину. Окремо перевірте індекс внутрішнього зазору та будову бічних закриттів. Якщо двигун уже ремонтували, звірте ці ознаки з його документацією: попередньо встановлена деталь також могла бути підібрана помилково.

Огляньте поверхні, на яких утримуються кільця. Сліди прокручування, виробіток на шийці чи пошкодження гнізда потрібно оцінити до встановлення нових опор. Невідповідний розмір заважає правильній посадці. Помилка у виборі зазору або закритого виконання може спричинити нагрівання, туге обертання та необхідність знову розбирати двигун.

На що зважати під час монтажу

Посадкові місця очищують і готують до складання за ремонтною документацією двигуна. Під час запресовування зусилля прикладають до кільця, яке встановлюють із натягом. Для посадки на вал це внутрішнє кільце, для посадки в картер — зовнішнє. Передавати монтажне навантаження через тіла кочення не можна: так можна пошкодити доріжки ще до початку роботи.

Використовуйте відповідні оправки та передбачений для двигуна порядок складання. Не бийте безпосередньо по кільцях і бічних вставках. Після монтажу перевірте, чи рівномірно обертається колінвал, чи немає заїдання та чи правильно розташовані ущільнення. Тугий хід потребує перевірки перекосу й осьового підтискання; запускати двигун із розрахунком на те, що нові підшипники самі припрацюються, не слід.
