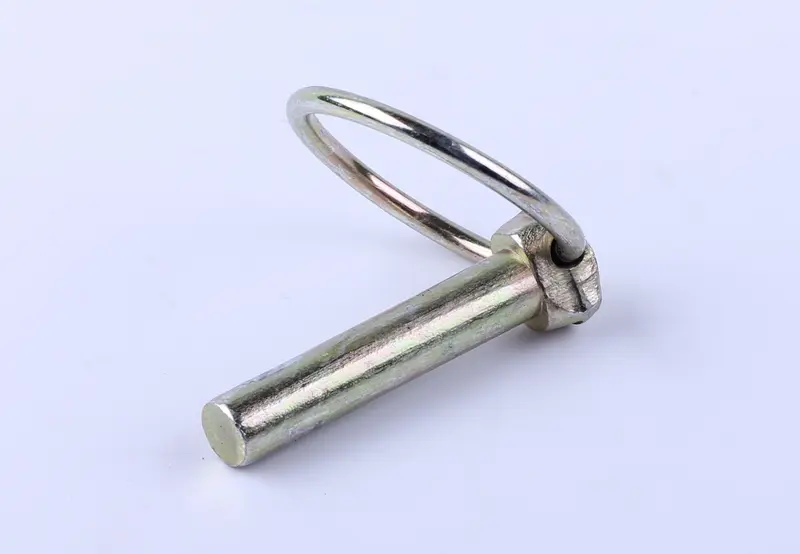

Палець-фіксатор з кільцем L-54mm Ø9mm Xingtai 120 AMG

Палець-фіксатор L-54mm Ø9mm Xingtai 120 AMG утримує рознімне з’єднання: стрижень проходить крізь суміщені отвори, а відкидне кільце перешкоджає його виходу. Кріплення можна розібрати для обслуговування й знову зафіксувати без затягування різьби на самому пальці. Щоб деталь підійшла, потрібно звірити розміри стрижня та переконатися, що поруч вистачає місця для повного закривання кільця.

Будова та позначення

Фіксатор має гладкий циліндричний стрижень, розширену головку й рухоме кільце, закріплене в головці. За кільце зручно тримати палець, коли його виймають із розвантаженого з’єднання. L-54mm означає довжину 54 мм, Ø9mm — діаметр 9 мм. Окрім цих розмірів, під час порівняння зі старою деталлю перевіряють відстань від опорної поверхні головки до торця стрижня.

Головка не дає пальцю пройти крізь отвір повністю, а кільце утримує його у встановленому положенні. Для цього кільце має закриватися без упору в сусідній кронштейн, виступ або інше кріплення. Самого проходження стрижня крізь отвори недостатньо: якщо кільце залишається напіввідкритим, фіксацію потрібно перевірити й усунути причину перешкоди.

Як перевірити відповідність

Зіставте діаметр і довжину старого пальця з новим, порівняйте головки, форму кілець та місця їхнього кріплення. Врахуйте загальну товщину з’єднуваних частин: стрижень повинен пройти крізь них так, щоб кільце можна було закрити. Довжину обох деталей вимірюйте від однакових точок. Закороткий палець не забезпечить потрібної фіксації, а надмірно довгий виступ може зачіпати сусідні рухомі частини.

Перевірте стан отворів і посадку знятого пальця. Замалий діаметр збільшує зазор, через який під час зміни навантаження виникають удари. Завеликий стрижень не варто забивати або підганяти силою. Якщо отвори вже овальні чи мають розбиті краї, новий фіксатор сам по собі не прибере люфт. Поряд із ним огляньте прилегле кріплення, опорні поверхні головки та втулки, якщо вони є в цьому з’єднанні.

Ознаки зношення

Палець потребує перевірки, якщо з’явилися відчутний люфт, вигин, глибокі канавки або задирки на стрижні. Утруднене виймання після зняття навантаження також може вказувати на пошкодження чи перекіс. Окремо перевірте кільце: воно не повинно мати тріщин, деформації або втрачати здатність утримуватися закритим. Пошкоджений фіксатор може вийти від вібрації, а зігнутий стрижень ускладнює розбирання й псує краї отворів.

Заміна та контроль кріплення

Зупиніть техніку, зніміть навантаження зі з’єднання та підпріть частини, які можуть зміститися після виймання пальця. Відкрийте кільце, витягніть стару деталь і приберіть бруд з отворів. Сумістіть їх без перекосу, щоб новий стрижень проходив вільно. Не намагайтеся вирівняти з’єднання, забиваючи палець молотком: спочатку потрібно виправити положення самих частин.

Вставте стрижень до прилягання головки й повністю закрийте кільце. Переконайтеся, що воно утримує палець, не затиснуте між сусідніми деталями та не обмежує передбачений рух з’єднання. Після перших робочих переміщень ще раз огляньте кріплення. Кільце має залишатися закритим, а на стрижні та краях отворів не повинні з’являтися свіжі сліди заклинювання.
