Набір прокладок двигуна мотоблока 188F (13Hp) TTG AMG-4

Набір прокладок TTG AMG-4 призначений для двигуна мотоблока 188F (13Hp — 13 к. с.). Він потрібен під час розбирання двигуна, щоб відновити герметичність стиків після зняття головки або кришок. Прокладки ущільнюють з’єднання під час затягування кріплень і компенсують дрібні нерівності прилеглих поверхонь. Справні ущільнення допомагають утримувати мастило всередині картера та забезпечувати щільність стику головки з циліндром.

Склад і будова

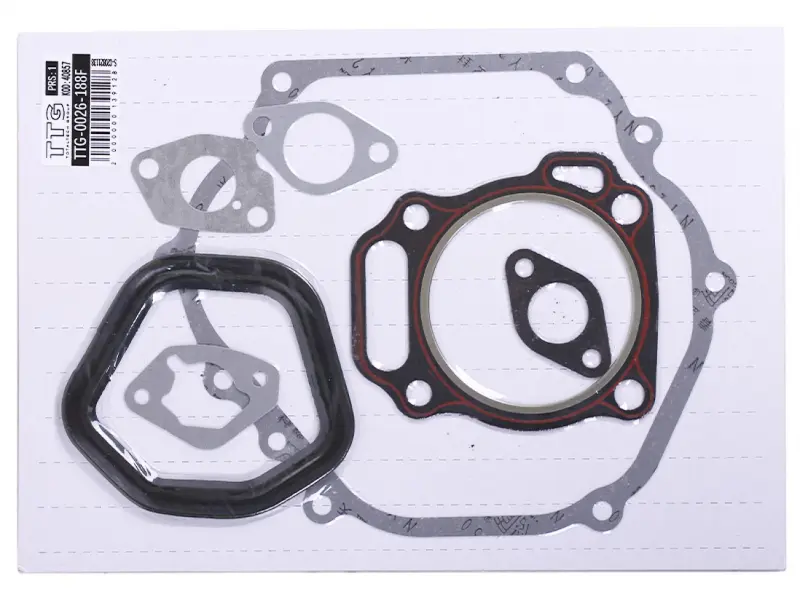

Набір містить прокладку головки циліндра з великим круглим отвором і отворами для кріплень, велику контурну прокладку кришки картера, об’ємне ущільнення клапанної кришки та малі плоскі прокладки фланцевих з’єднань. Їхні контури й отвори відрізняються відповідно до місця встановлення. Прокладка головки має обрамлення центрального отвору та червоний контур на лицьовій поверхні. Кожне ущільнення повинно лягати на своє місце без розтягування чи підрізання.

Ознаки пошкодження

Прокладки перевіряють, якщо вздовж стику з’явилися сліди мастила, після очищення знову виникає запотівання або на знятому ущільненні є розриви й пошкоджені краї. Негерметичність під головкою може спричиняти прорив газів і падіння компресії. Водночас нестійка робота двигуна сама по собі ще не вказує на прокладку: потрібно оглянути з’єднання та встановити причину несправності.

Під час розбирання плоска прокладка часто прилипає до обох поверхонь і руйнується, коли їх роз’єднують. Затверділе або сильно стиснуте ущільнення після повторного встановлення може вже не прилягати щільно. Пошкоджену прокладку прибирають повністю. Нова поверх залишків старої створює нерівномірну товщину стику, через що кришка притискається неправильно.

Як перевірити відповідність

Звірте позначення двигуна з його маркуванням, а потрібні прокладки порівняйте зі знятими. Перевірте зовнішню форму, центральні вікна, кількість і розташування отворів для кріплень, вирізи під канали та виступи корпусу. Для ущільнення клапанної кришки перевіряють також профіль і відповідність посадковому пазу. Товщину плоских прокладок добирають за вимогами до конкретного з’єднання: стара стиснута деталь не завжди придатна як точний зразок для вимірювання.

Однакового загального обрису замало. Якщо отвори зміщені, кріплення не проходить вільно; якщо прокладка перекриває канал, з’єднання не працюватиме належним чином. Невідповідний край може залишити частину стику відкритою. Не виправляйте таку невідповідність розточуванням отворів або надмірним затягуванням кришки.

Заміна та перевірка стиків

Працюйте на охололому двигуні. Видаліть залишки старого ущільнення, очистьте й знежирте прилеглі поверхні, захистивши внутрішні порожнини від бруду. Огляньте площини головки та кришок, посадковий паз, різьбу й кріплення. Тріщини, глибокі подряпини або викривлена кришка можуть знову спричинити витік навіть із новою прокладкою, тому такі дефекти усувають до складання.

Спочатку покладіть ущільнення на місце та переконайтеся, що всі отвори збігаються, а деталі сідають без перекосу. Затягуйте кріплення поступово, дотримуючись послідовності й моменту з інструкції двигуна. Герметик використовуйте лише там, де його застосування передбачене для цього стику. Після складання перевірте з’єднання на витоки. Повторно підтягувати кріплення потрібно тільки тоді, коли цього вимагає виробник двигуна.
