Набір прокладок двигуна мотоблока 178F (6Hp) TTG AMG-4

Набір прокладок двигуна мотоблока 178F (6Hp) TTG AMG-4 потрібен для відновлення ущільнень під час розбирання та ремонту двигуна. Прокладки розміщують між прилеглими поверхнями корпусу, кришок і фланців. Після затягування кріплень вони ущільнюють з’єднання, допомагають утримувати оливу всередині та зберігати герметичність відповідних порожнин і каналів.

Конструкція та причини заміни

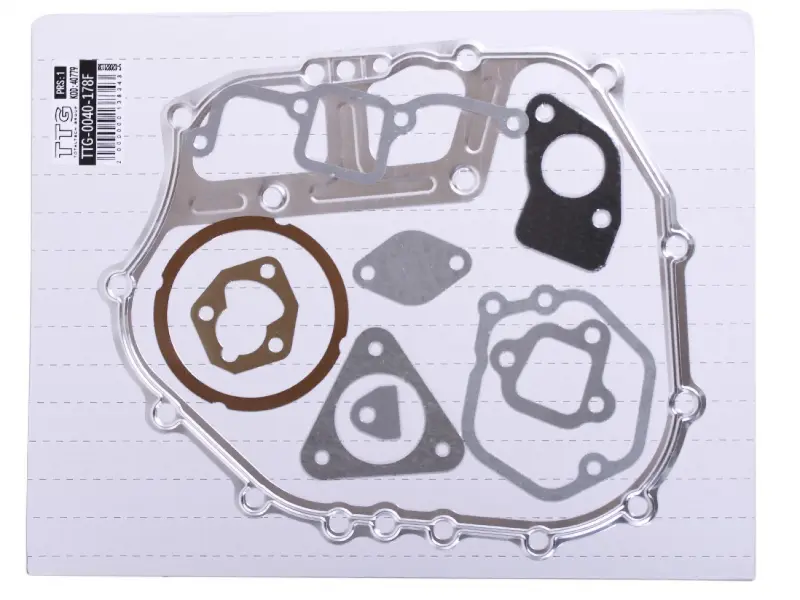

Набір містить велику контурну прокладку з отворами для кріплень, кільцеву прокладку та малі фігурні прокладки з різними вирізами. Серед них є трикутна з круглим прорізом, видовжена фланцева з круглим отвором і невелика овальна з двома кріпильними отворами. Їх добирають до окремих з’єднань: навіть близькі за зовнішнім обрисом прокладки можуть відрізнятися розташуванням проходів і місць притискання.

Після зняття кришки старе ущільнення нерідко залишається на обох поверхнях і рветься під час роз’єднання. Заміна також потрібна, коли прокладка затверділа, розшарувалася або має глибокі сліди стискання. Оливна плівка вздовж стику, мокрий край кришки чи краплі після роботи двигуна — привід перевірити герметичність. Спочатку варто знайти початок патьоку: олива, що стікає з іншого з’єднання, може вводити в оману.

Як перевірити відповідність

Звірте позначення двигуна з його маркуванням, а потрібну прокладку — зі знятою деталлю та поверхнею, на яку її встановлюють. Мають збігатися зовнішній обрис, внутрішні вирізи, усі отвори під кріплення та проходи каналів. Якщо старе ущільнення збереглося лише частково, не відтворюйте його форму за одним уламком: перевірте весь периметр посадкового місця.

Товщину й вимоги до ущільнення уточнюють за документацією двигуна або за правильно підібраним зразком. Вимірювання вже стиснутої прокладки не завжди відображає її початкову товщину. Самого збігу двох кріпильних отворів недостатньо: інший виріз може перекрити прохід, а край — потрапити під болт чи залишитися поза зоною притискання. Якщо плануєте розібрати кілька з’єднань, заздалегідь зіставте кожне з них із потрібною прокладкою набору.

Підготовка й установлення

До роботи беруться на охололому двигуні. З’єднання готують так, щоб після відкривання олива не заливала місце складання. Залишки старої прокладки знімають обережно, не дряпаючи прилеглі площини й не допускаючи потрапляння частинок усередину. Перевіряють чистоту отворів, різьбу та кріплення, а також установні втулки, якщо вони є. Огляньте край кришки на тріщини, пошкодження та деформацію: нова прокладка не виправляє нерівну поверхню.

Спершу прикладіть ущільнення без затягування болтів. Воно має лежати рівно, без натягу, складок і перекритих каналів. Не підкладайте другу прокладку, щоб приховати дефект площини. Герметик використовують лише тоді, коли його передбачає порядок складання двигуна: надлишок може видавитися всередину та закрити прохід. Кріплення затягують поступово, дотримуючись визначених для двигуна послідовності й моменту. Після складання перевіряють герметичність стику. Надмірне зусилля під час затягування здатне пошкодити ущільнення або викривити кришку, тому течу не усувають безконтрольним підтягуванням болтів.
