Проводка Alpha TTG AMG-5

Проводка Alpha TTG AMG-5 — розгалужений джгут проводів для заміни проводки на Alpha. Він з’єднує електрообладнання, передає живлення та сигнали між підключеними пристроями. Заміна джгута доречна, коли пошкоджено кілька ділянок: ізоляція протерлася, відгалуження обірвані, роз’єми оплавилися або після попередніх ремонтів залишилося багато ненадійних з’єднань.

Будова та причини заміни

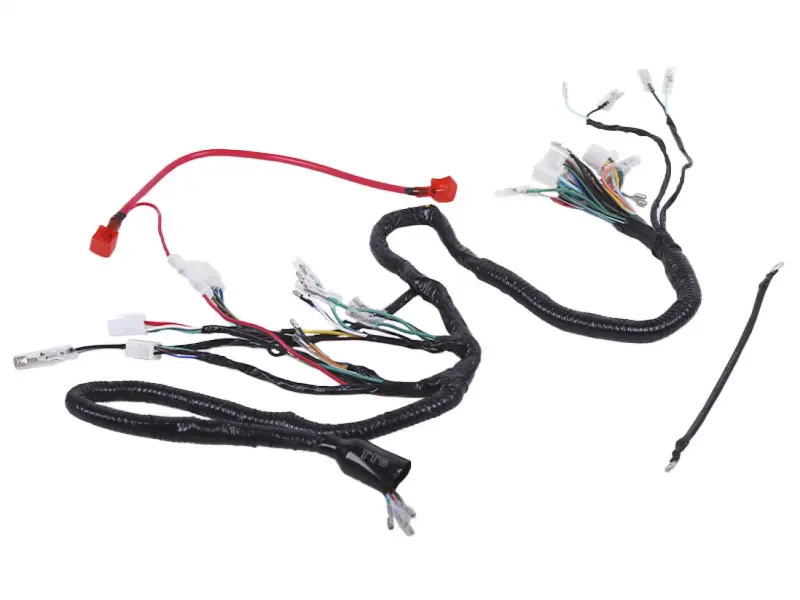

Проводи зібрані у спільний джгут із чорною зовнішньою обмоткою та розходяться на окремі відгалуження. На кінцях є роз’єми в корпусах і окремі контактні наконечники; ізоляція проводів має різні кольори. Розгалужена будова дає змогу підвести проводи до місць підключення обладнання. Для підбору потрібно зіставити розташування відгалужень і контактів, а не лише загальну форму проводки.

Перевірити джгут варто, якщо світло працює з перебоями, час від часу зникає живлення або несправність з’являється під час повороту керма чи руху нерівною дорогою. Серед можливих причин — надлом жили біля роз’єму, окиснення контактів, протерта обмотка під кріпленням і перегріте з’єднання. Такі прояви бувають і через несправність підключених пристроїв, тому спочатку знаходять пошкоджену ділянку. Якщо зіпсований лише один наконечник, заміна всього джгута потрібна не завжди.

Як підібрати проводку

Порівняйте новий джгут зі знятим та зі схемою своєї техніки. Звірте кількість відгалужень, їхню довжину, напрямок виходу, форму корпусів роз’ємів і розташування фіксаторів. Далі перевірте кількість зайнятих контактних місць, тип наконечників та призначення кожного проводу. Однаковий корпус роз’єму може мати інше розташування контактів, а збіг кольорів ізоляції сам по собі не підтверджує правильність підключення.

Окремо зіставте з’єднання із замком запалювання, перемикачами, регулятором та іншими пристроями, до яких підходить старий джгут. Якщо обладнання раніше замінювали, орієнтуйтеся на встановлені роз’єми та схему їх підключення. Закороткі відгалуження доведеться натягувати, а надлишок довжини утворюватиме петлі, які складно закріпити. Помилка в розташуванні контактів може призвести до відмови обладнання, короткого замикання та перегрівання.

Прокладання й перевірка

Вимкніть запалювання та від’єднайте акумулятор, якщо він установлений. Перш ніж знімати старий джгут, позначте місця підключення та кріплення, зафіксуйте маршрут проводів. Нову проводку спочатку розкладіть уздовж цього маршруту, не затягуючи кріплення остаточно. Не допускайте контакту з гарячими поверхнями, гострими краями й рухомими деталями. Біля кермової колонки залиште запас вільного ходу: за повного повороту керма проводи не мають натягуватися або затискатися.

Перевірте відповідні частини роз’ємів, контакти маси, тримач запобіжника та кріплення проводки. Оплавлені корпуси, ослаблені наконечники й пошкоджені захисні втулки замініть: поганий контакт у приєднаній деталі залишиться і з новим джгутом. Підключайте роз’єми за перевіреною схемою, без надмірного зусилля. До подачі живлення перевірте з’єднання та відсутність замикання на масу там, де його не повинно бути. Після цього перевірте роботу підключених пристроїв і закріпіть джгут так, щоб кріплення не перетискали обмотку.
