Важелі керма з кріпленнями Zongshen, Lifan 125/150 TTG AMG-3, пара

Важелі керма TTG AMG-3 для Zongshen, Lifan 125/150 — пара з кріпленнями для заміни руків’їв керування на кермі. Важіль передає зусилля руки на привід, тому стан шарніра, посадки троса й тримача впливає на точність керування. Комплект стане в пригоді після поломки руків’я або пошкодження кріплення, коли потрібно замінити важіль разом із його тримачем.

Будова та ознаки зношення

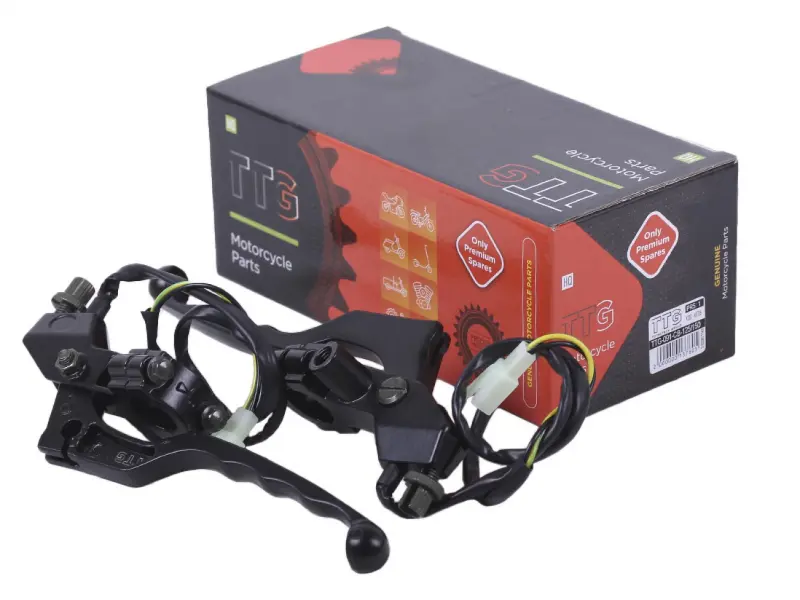

До пари входять лівий і правий важелі з тримачами. Деталі чорні, руків’я мають вигнуту форму. Конструкція містить шарнірні з’єднання, регулювальні елементи тросового приводу та проводку з роз’ємами. На важелі є позначення TTG. Форма тримача має значення нарівні з формою руків’я: від неї залежать розташування осі повороту та напрямок виходу троса.

Важелі замінюють через тріщини, відламаний кінець, деформацію після падіння, заїдання або надмірний люфт. Якщо отвір під вісь зношений, руків’я може хитатися вбік навіть зі справним кріпленням. Тріщина в тримачі заважає надійно зафіксувати його на кермі. Зігнутий важіль іноді впирається в грипсу, не даючи приводу пройти повний хід. Підтягування гвинта не усуває тріщин і не відновлює геометрію пошкодженої деталі.

Як перевірити відповідність

Порівняйте зі знятою парою посадку кріплень на кермі, положення шарнірів, вигин і виліт руків’їв. Звірте гніздо наконечника троса, проріз для його заведення, різьбу регулятора та упор оболонки. Наконечник має повністю ставати на своє місце, а трос — виходити без перекосу. Невідповідна посадка збільшує опір руху й може обмежувати хід приводу, навіть якщо сам важіль вдалося закріпити.

Для підключення проводки перевірте форму роз’ємів, кількість контактів, засувки та розташування проводів. Орієнтуйтеся на призначення контактів на техніці, а не лише на колір ізоляції. Довжини проводки має вистачати для повороту керма в обидва боки без натягування. Переконайтеся, що корпус перемикачів, грипса й сусідні кріплення не заважають руху руків’я. Спільний зовнішній вигляд не замінює перевірки цих з’єднань.

Заміна та налаштування

Спочатку зафіксуйте положення старих тримачів і маршрут проводки. Послабте натяг тросового приводу, виведіть наконечники з посадок і роз’єднайте роз’єми, тримаючись за корпуси. Після зняття старої пари огляньте поверхню керма під кріпленнями, кінці тросів, оболонки та регулятори. Трос із розірваними дротинками, пошкоджений регулятор або несправний кріпильний гвинт варто замінити одночасно: вони впливатимуть на роботу й нових важелів.

Розташуйте тримачі під зручним для руки кутом, посадіть наконечники тросів та їхні оболонки до упору. Прокладіть проводи так, щоб вони не затискалися кріпленнями й не натягувалися під час повороту керма. Зусилля затягування беріть із документації техніки. Налаштуйте вільний хід відповідного приводу та кілька разів натисніть і відпустіть кожне руків’я: рух має бути без заїдань, із повним поверненням.

Завершіть перевірку з кермом у крайніх положеннях. Троси не повинні натягуватися, а вільний хід — зникати. До виїзду перевірте дію пов’язаних із важелями органів керування та вимикачів. Помилка в посадці троса чи регулюванні може залишити привід постійно натягнутим або не дати йому спрацювати повністю; усувати це потрібно до використання техніки.
