Поршень для мотоблока 195N (12Hp) STD Ø95,00 мм (ZUBR) AMG-3

Поршень для двигуна мотоблока 195N (12Hp), позначення ZUBR, стандартного розміру STD Ø95,00 мм. Розміщується в циліндрі та з’єднується із шатуном через поршневий палець. Сприймає тиск газів і передає зусилля через шатун на колінчастий вал. Кільця в канавках поршня ущільнюють проміжок між ним і стінкою циліндра та допомагають регулювати масляну плівку на поверхні тертя.

Стандартний розмір і будова

Позначення STD вказує на стандартний розмір, без ремонтного збільшення. Ø95,00 мм — розмірний орієнтир для добору, але стан циліндра та монтажний зазор перевіряють вимірюваннями. Для розточеного або суттєво зношеного циліндра стандартний поршень може бути непридатним. Потужності двигуна також недостатньо для вибору: нову деталь потрібно зіставити зі знятою за геометрією та посадочними розмірами.

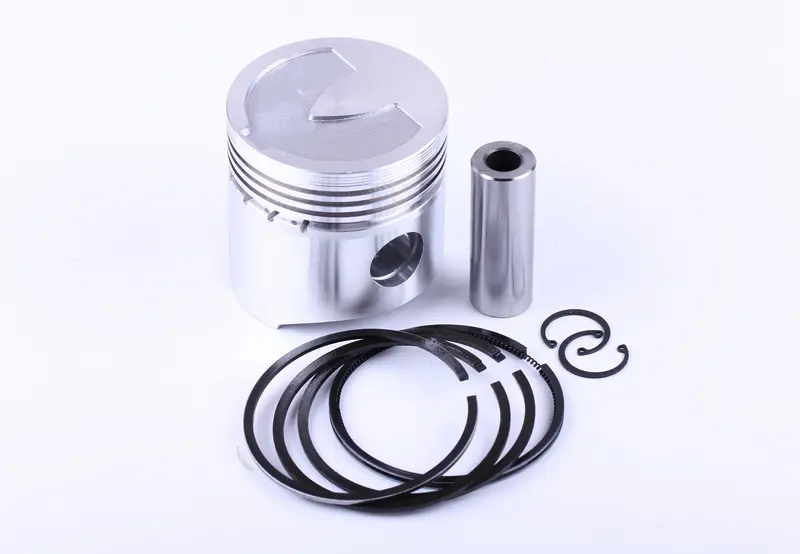

Поршень має канавки під кільця у верхній частині, поперечний отвір для пальця та заглиблення на днищі. Під час порівняння враховують форму днища, загальну висоту, розташування отвору для пальця й розміри канавок. Від них залежать положення поршня в циліндрі та правильна робота кілець. Збіг лише зовнішнього діаметра не означає, що деталі взаємозамінні.

Ознаки зношення

Зниження компресії, складний запуск, збільшення витрати оливи або сторонній стукіт у зоні циліндра — підстави перевірити поршневу групу. Однакові симптоми можуть мати різні причини, тож заміну визначають за результатами огляду й вимірювань. На поршні шукають задири спідниці, тріщини, пошкоджені перемички між канавками та зношення отвору під палець. Нові кільця не усунуть проблему, якщо їхні канавки вже мають надмірний зазор.

Перевірка перед встановленням

Звірте позначення двигуна, розмір попереднього поршня та наявність ремонтного збільшення. Порівняйте форму й висоту деталей, діаметр і довжину пальця, спосіб його фіксації, кількість та ширину канавок для кілець. Циліндр вимірюють на різній висоті, оцінюючи зношення, овальність і конусність. Допустимі зазори визначають за ремонтною документацією двигуна. Замалий проміжок між поршнем і циліндром загрожує задирами та заклинюванням після нагрівання, завеликий — стукотом, втратою ущільнення й підвищеною витратою оливи.

Порядок заміни

Разом із поршнем перевіряють циліндр, кільця, палець, його стопорні кільця та верхню головку шатуна. Зношені або пошкоджені сполучені деталі замінюють, щоб залишковий люфт чи дефекти поверхні не прискорили зношення нового поршня. Посадочні місця очищають, перевіряють зазори в замках кілець у циліндрі та посадку кілець у канавках. Кожне кільце встановлюють у відповідну канавку, без надмірного розтягування, з урахуванням маркування й установленого для двигуна розташування замків.

Поршень орієнтують за вимогами до складання двигуна, змащують поверхні тертя та перевіряють надійну посадку стопорних кілець пальця. Для введення в циліндр кільця стискають спеціальним пристосуванням; поршень має заходити без ударів і перекосу. Після складання перевіряють, чи вільно рухається механізм. Заїдання потрібно усунути до запуску: силове проштовхування може зламати кільце або пошкодити поршень і стінку циліндра.
