Комутатор запалювання бензогенератора ET-950 AMG

Комутатор запалювання бензогенератора ET-950 AMG керує імпульсами в системі запалювання двигуна. Справний блок потрібен для утворення іскри у відповідний момент, запуску та рівної роботи мотора. Цю деталь підбирають для заміни несправного комутатора. Якщо іскра зникла, перевіряють також проводку й контакти: за однаковими проявами можуть стояти різні причини.

Будова та з’єднання

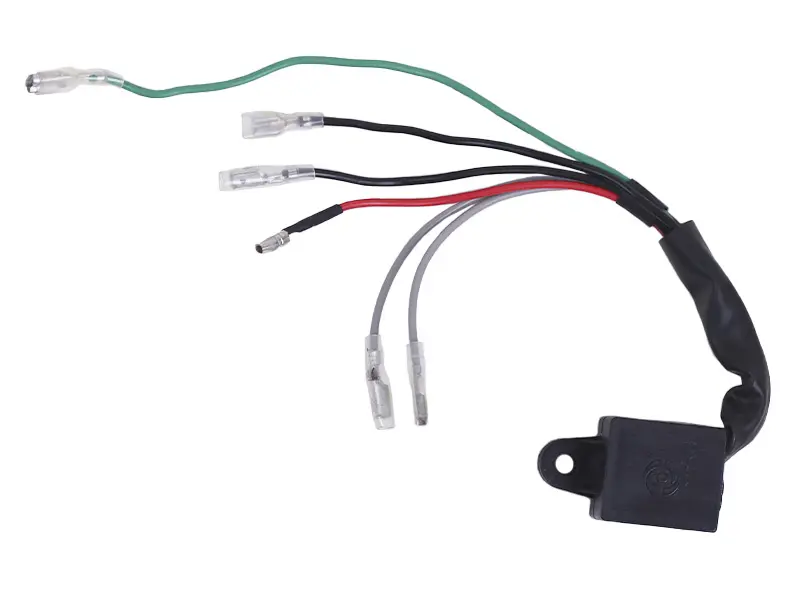

Чорний корпус має виступне вушко з отвором для кріплення. Від блока відходять шість проводів: зелений, червоний, два чорні та два сірі. Кожен провід закінчується окремим контактним наконечником; частину з’єднань закривають прозорі ізолювальні оболонки. Під час заміни потрібно зіставити кожен вивід із відповідним контактом проводки генератора. Однакова кількість проводів ще не означає, що блоки підключаються однаково.

Ознаки несправності

Комутатор варто перевірити, коли двигун важко запускається, раптово глухне, працює з перебоями після прогрівання або зовсім не дає іскри. Проте замінювати його лише за цими ознаками не варто. Причиною можуть бути свічка, її ковпачок, пошкоджений провід, ненадійне з’єднання чи вимикач зупинки двигуна. Огляд суміжних деталей допомагає уникнути заміни справного блока та знайти причину порушення запалювання.

Підставою для заміни є підтверджена відмова комутатора, пошкодження корпусу або виводів, через яке неможливо забезпечити надійний контакт. Під час огляду звертають увагу на сліди перегрівання та вологу в з’єднаннях. Якщо перебої почалися після робіт із проводкою, спершу перевірте підключення. Нова деталь також може вийти з ладу, якщо залишити помилку, що спричинила попередню несправність.

Як підібрати заміну

Порівняйте позначення знятого блока, форму його корпусу, розташування кріпильного вушка та спосіб установлення. Зіставте кількість виводів, форму й розмір наконечників, а також захисні оболонки контактів. Проводи мають діставати до штатних з’єднань без натягу. Колір ізоляції допомагає розрізняти проводи, але не замінює перевірки їхнього призначення за схемою запалювання конкретного генератора та підключенням старого комутатора.

Порядок заміни

Зупиніть двигун, дайте йому охолонути та унеможливте випадковий запуск. Перш ніж роз’єднувати проводи, зафіксуйте їхнє підключення й позначте відповідні контакти. Від’єднуйте наконечники, тримаючись за з’єднувальну частину, а не тягнучи за ізоляцію проводу. Перевірте контакти з боку генератора: підгорілі, окислені чи розхитані з’єднання потрібно відновити або замінити разом із пошкодженими відрізками проводки.

Установіть блок на штатне місце та підключіть виводи за перевіреною схемою. Ізолювальні оболонки повинні закривати контакти, а джгут — лежати без натягу та різких перегинів. Не допускайте його торкання гарячих поверхонь і рухомих деталей. Неправильне підключення може спричинити відсутність іскри або пошкодження компонентів запалювання. Незакріплені проводи здатні перетиратися від вібрації, тому їх укладання перевіряють до запуску. Після складання переконайтеся, що двигун запускається, працює рівно та зупиняється штатним вимикачем.
