Вимикач бензогенератора AMG, 4 контакти, з червоним важелем

Вимикач бензогенератора AMG використовують для вмикання та вимикання підключеного обладнання. Він потрібен під час заміни зношеного або пошкодженого вимикача. Щоб керування працювало належним чином, зі старою деталлю звіряють посадку, контактні виводи та схему перемикання. Відповідність цих ознак визначає і правильність підключення, і те, наскільки міцно корпус триматиметься в панелі.

Будова та ознаки несправності

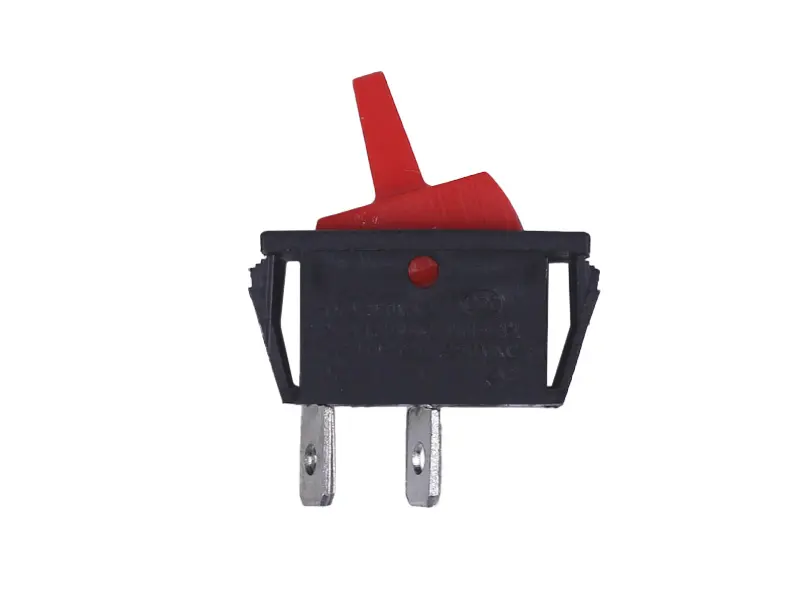

Чорний прямокутний корпус має червоний важіль, бічні засувки та плоскі контактні виводи для приєднання проводів через відповідні наконечники. Важелю потрібен простір для вільного руху, а засувки мають повністю зачепитися за край панелі. Якщо посадка не підходить, під час перемикання корпус зміщуватиметься й навантажуватиме підключені проводи. Тому форму кріплення перевіряють так само уважно, як і розташування контактів.

Вимикач варто перевірити, якщо важіль заїдає, перемикається нечітко або керування спрацьовує з перебоями. Причиною заміни також можуть бути тріщини корпусу, зламані засувки чи підгорілі виводи. Водночас нестійка робота буває наслідком послабленого наконечника або пошкодженого проводу. Огляньте роз’єм та ізоляцію поруч: новий вимикач не усуне несправність з’єднання, якщо залишити старий підгорілий контакт.

Як перевірити відповідність

Зіставте ширину й висоту частини корпусу, яка входить в отвір, глибину за панеллю та положення засувок. Переконайтеся, що після підключення проводам вистачатиме місця без різкого перегину. Розмір зовнішньої рамки не визначає посадку: близькі за формою деталі можуть триматися в тому самому отворі по-різному. Вимикач має ставати рівно, без підрізання кріплень і втискання із зусиллям.

Порахуйте виводи на знятій деталі, перевірте їхню ширину, розташування та тип наконечників. Далі порівняйте кількість положень важеля, фіксацію в кожному з них і порядок замикання контактів. Зовнішня подібність не підтверджує однакової схеми роботи. Допустимі напругу та струм звіряють за маркуванням і документацією генератора. Неправильний вибір або підключення може спричинити нагрівання з’єднань, помилкове спрацьовування керування чи неможливість зупинити двигун звичним способом.

Заміна та контроль роботи

До роботи переходять після зупинки й охолодження генератора, від’єднання споживачів та унеможливлення випадкового запуску. Якщо техніка має акумулятор, його від’єднують у порядку, визначеному виробником. Перш ніж знімати наконечники, зафіксуйте підключення кожного проводу. Тягніть за корпус з’єднувача, а не за провід. Після від’єднання проводки звільніть засувки й вийміть старий вимикач, не пошкоджуючи краї отвору.

Перевірте стан панелі, ізоляції та наконечників. Послаблені, окиснені або підгорілі з’єднувачі замініть відповідними до виводів і проводів. Закріпіть новий вимикач так, щоб засувки повністю зачепилися, а корпус не хитався. Під’єднайте проводку за перевіреною схемою та розмістіть її без натягу й затискання краями панелі. Після складання перевірте хід важеля та роботу керування в усіх передбачених положеннях. Така перевірка допомагає виявити помилку підключення до повернення генератора до звичайної роботи.
