Циліндро-поршнева група (ЦПГ) 4T CG200 (Ø63.5, p-15, h-69) VDK-2

ЦПГ для чотиритактного двигуна CG200

Циліндро-поршнева група утворює простір, у якому поршень рухається та стискає суміш. Після згоряння пального зусилля від поршня через палець передається шатуну. Стан стінок циліндра, поршня й кілець впливає на компресію, витрату оливи та тягу під навантаженням. Такий комплект використовують під час ремонту двигуна, коли зношені деталі поршневої групи потребують заміни.

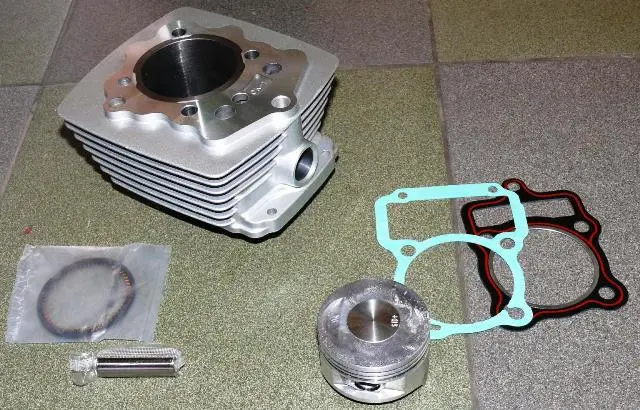

Позначення набору — 4T CG200 (Ø63.5, p-15, h-69) VDK-2. До нього входять циліндр із зовнішніми ребрами охолодження, поршень, поршневі кільця, поршневий палець і дві прокладки. Ребра збільшують поверхню, через яку циліндр віддає тепло. Кільця ущільнюють проміжок між поршнем і стінкою циліндра та допомагають регулювати шар оливи на ній. Прокладки забезпечують ущільнення в місцях з’єднання циліндра із сусідніми деталями.

Ознаки зношення

Поршневу групу варто перевірити, якщо двигун гірше тягне, важко запускається, витрачає більше оливи, димить сизим димом або працює зі стороннім стукотом. Кожна з цих ознак може мати й іншу причину, тому рішення про ремонт приймають після перевірки компресії та огляду деталей. Після розбирання оцінюють задири й зношення циліндра, стан спідниці поршня, канавок і кілець.

Нові кільця не завжди відновлюють ущільнення, якщо стінки циліндра та поршень уже суттєво зношені. Потрібно також з’ясувати, що спричинило пошкодження: перегрів, недостатнє змащення чи потрапляння абразивних частинок. Без усунення причини новий комплект може швидко втратити працездатність. Під час розбирання перевіряють посадку пальця в шатуні та площини, до яких прилягають прокладки.

Як перевірити відповідність

Зіставте позначення двигуна та розмірні позначення Ø63.5, p-15, h-69 зі знятою поршневою групою. Перевірте діаметр циліндра, розміри поршня й пальця, висоту циліндра та розташування кріпильних отворів. Окремо порівняйте посадкову частину циліндра, отвори оливних каналів і форму прокладок. Збіг лише одного розміру не підтверджує, що всі деталі правильно поєднаються.

Зверніть увагу на форму днища поршня та його розташування відносно пальця. Від цього залежать положення поршня у верхній точці ходу й відстань до головки та клапанів. Невідповідний комплект може неправильно сісти в картер, перекрити канали або спричинити витік оливи. Помилка в геометрії поршня здатна призвести до контакту з деталями головки. Для перевірки потрібні вимірювання, а не лише порівняння зовнішньої форми.

На що зважати під час монтажу

З площин з’єднання прибирають залишки старих прокладок, оберігаючи поверхні від подряпин, а внутрішню частину двигуна — від сміття. Зазори поршня та кілець перевіряють за ремонтною документацією двигуна. Кільця розміщують у відповідних канавках, дотримуючись напрямку встановлення й розташування замків. Палець закріплюють справними стопорними деталями.

Перед складанням поршень, палець і внутрішню поверхню циліндра змащують моторною оливою. Надягаючи циліндр, кільця обережно стискають, не проштовхуючи їх силою через край. Отвори прокладок мають збігатися з каналами й кріпленнями. Кріплення затягують у визначеній послідовності та з належним моментом. Після складання перевіряють вільне прокручування двигуна, а під час першого запуску — відсутність витоків. Початкове навантаження та режим припрацювання обирають за рекомендаціями для двигуна.
