Замок запалювання (голий) Yamaha JOG 3KJ VDK-2

Замок запалювання (голий) Yamaha JOG 3KJ VDK-2 дає змогу вмикати й вимикати запалювання ключем. Його встановлюють замість замка зі зношеною личинкою, пошкодженим механізмом або несправною контактною частиною. Виконання «голий» варто врахувати під час підбору: звірити корпус, кріплення та підключення, а також перевірити, чи стануть на місце штатні деталі облицювання.

Будова замка

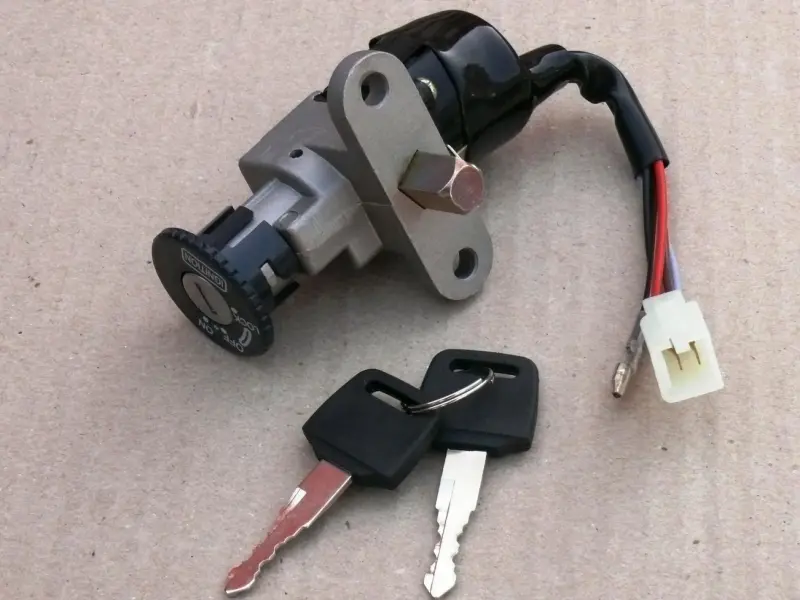

У корпусі поєднано механізм під ключ і контактну частину з проводами. Кріпильна пластина має два отвори, збоку виступає запірний штифт. Для підключення є біла колодка та окремий контакт. На лицьовій частині нанесено напис IGNITION, що означає запалювання. Поворот ключа перемикає контакти, від яких залежить дозвіл на роботу двигуна.

Приводом для заміни можуть бути заїдання ключа, нечітка фіксація положень, пошкодження після спроби злому або зношення личинки. Коли запалювання зникає від легкого руху ключа, перевіряють не лише механізм, а й контакти замка та його роз'єми. Не варто силоміць провертати ключ: так можна зламати його в личинці й ускладнити зняття деталі. Якщо ключ втрачено, під час підбору нового замка також потрібно врахувати, що інші замки техніки можуть залишитися під старий ключ.

Як перевірити відповідність

Найкращий орієнтир — знятий замок. Порівняйте відстань між кріпильними отворами, їхнє розташування, положення корпусу відносно пластини та напрямок виходу проводів. Перевірте, чи вистачає місця для контактної частини під облицюванням. Окремо звірте положення й хід запірного штифта з відповідною частиною на техніці: неправильна посадка може завадити блокуванню керма або повному відмиканню механізму.

• Зіставте форму колодки, її напрямні та фіксатор, кількість зайнятих місць і розташування контактів.
• Звірте призначення проводів зі схемою техніки. Збіг кольорів ще не означає правильного підключення.
• Перевірте, чи можна прокласти проводи штатним шляхом, без натягу та різких перегинів.
• Порівняйте посадку лицьової частини: облицювання не повинно тиснути на замок або заважати ключу.

Монтаж і перевірка

Якщо техніка має акумулятор, перед роботою від'єднайте його. Відкрийте доступ до кріплення, запам'ятайте або позначте прокладання проводів і роз'єднайте колодки, тримаючи їх за корпуси. Під час зняття огляньте кріплення, відповідну частину блокування керма та роз'єм проводки. Окислені чи ослаблені клеми, оплавлений пластик і пошкоджена ізоляція потребують усунення несправності: сама заміна замка не прибере поганий контакт у джгуті.

Новий замок має стати на місце без перекосу. Не намагайтеся виправити невідповідність кріплення сильнішим затягуванням гвинтів. Після підключення закріпіть проводи так, щоб їх не затискало облицюванням і не тягнуло під час повороту керма. До завершення складання перевірте плавність ходу ключа, фіксацію положень, увімкнення та вимкнення запалювання. Якщо є блокування керма, перевіряйте його лише на нерухомій техніці; після відмикання кермо повинно вільно повертатися. Помилкове підключення може спричинити відсутність запуску, неможливість заглушити двигун або пошкодження проводки.
