Статор генератора Delta 1+1 котушки для мопеда без стартера VDK

Для чого потрібен статор

Статор генератора Delta 1+1 котушки VDK призначений для мопеда без стартера. Він залишається нерухомим, поки ротор із магнітами обертається й створює умови для вироблення струму в обмотках. Від справності статора та його виводів залежить живлення під’єднаного електрообладнання. Сам статор не обертає двигун під час запуску.

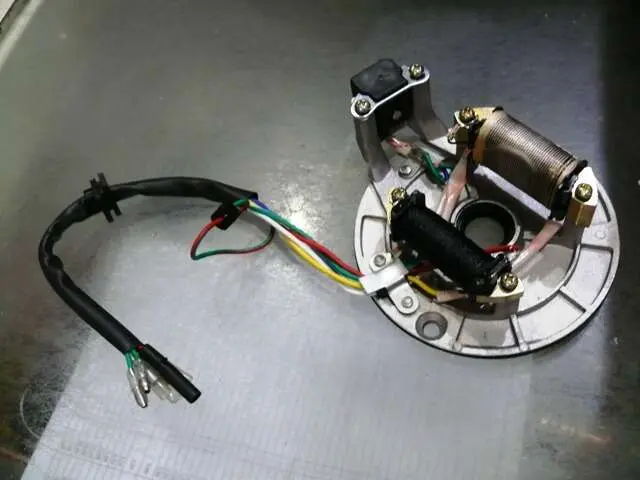

Основою конструкції є кругла опорна пластина з центральним отвором. На ній закріплено дві котушки, назовні виведено джгут проводів із контактами. Позначення 1+1 котушки дає змогу відрізнити цей варіант генератора, проте для точного підбору потрібно порівняти також кріплення, розміщення котушок і підключення зі знятою деталлю.

Ознаки несправності

Статор перевіряють, коли зникає іскра, двигун працює з перебоями після прогрівання або порушується робота споживачів, що живляться від генератора. Причиною можуть бути не лише обмотки, а й обірваний провід, окиснений контакт чи несправність іншої частини системи. Тому рішення про заміну приймають після перевірки виводів та обмоток за схемою конкретного мопеда.

Обмотки пошкоджуються через перегрівання, руйнування ізоляції та обриви, а джгут може перетертися в місці виходу або неправильного прокладання. Потемніння від перегрівання, обгорілі ділянки й оголені провідники — привід для ретельної перевірки. Якщо котушки мають сліди тертя об ротор, спочатку усувають причину такого контакту: сама заміна статора проблему не розв’яже.

Як підібрати деталь

• Зіставте виконання генератора для двигуна без стартера та положення двох котушок на основі.
• Порівняйте форму й розміри опорної пластини, центральний отвір, кількість і розташування місць кріплення.
• Перевірте габарити котушок і простір усередині ротора, щоб під час обертання він не торкався нерухомих частин.
• Звірте кількість проводів, контакти, довжину джгута, напрямок його виходу та призначення виводів за схемою.

Кольори проводів допомагають орієнтуватися під час порівняння, але не замінюють перевірку підключення. У різних варіантах проводки однаковий колір може позначати різні виводи. Навіть якщо роз’єми з’єднуються між собою, їхнє призначення потрібно звірити. Невідповідний статор або помилка підключення можуть спричинити відсутність іскри, збої освітлення чи пошкодження під’єднаних компонентів.

На що зважати під час заміни

Двигун має бути заглушений і холодний. До від’єднання проводів зафіксуйте їхнє розташування та спосіб кріплення джгута. Якщо статор закритий ротором, для зняття застосовують відповідний знімач і дотримуються порядку розбирання цього двигуна. Не можна спирати інструмент на котушки. Посадкову поверхню очищують, пластину встановлюють без перекосу, а кріплення затягують із передбаченим для двигуна зусиллям.

Разом зі статором варто оглянути внутрішню поверхню ротора, контакти, сусідні проводи та ущільнення в місці виходу джгута. Пошкоджені з’єднувачі й ущільнення замінюють за станом. Джгут прокладають штатним шляхом і фіксують так, щоб він не потрапив під кришку чи до рухомих частин. Після складання перевіряють відсутність зачіпання ротора, роботу двигуна та живлення електрообладнання за штатною схемою.
