Тумблер вимкнення двигуна на кермі мотоблока 168F AMG-2

Тумблер вимкнення двигуна на кермі мотоблока 168F дає змогу зупинити мотор із місця оператора. Його кріплять на рукоятці керування в межах досяжності руки. Таку деталь встановлюють замість пошкодженого вимикача, коли потрібно відновити керування зупинкою двигуна та надійно закріпити перемикач на кермі.

Будова та робота

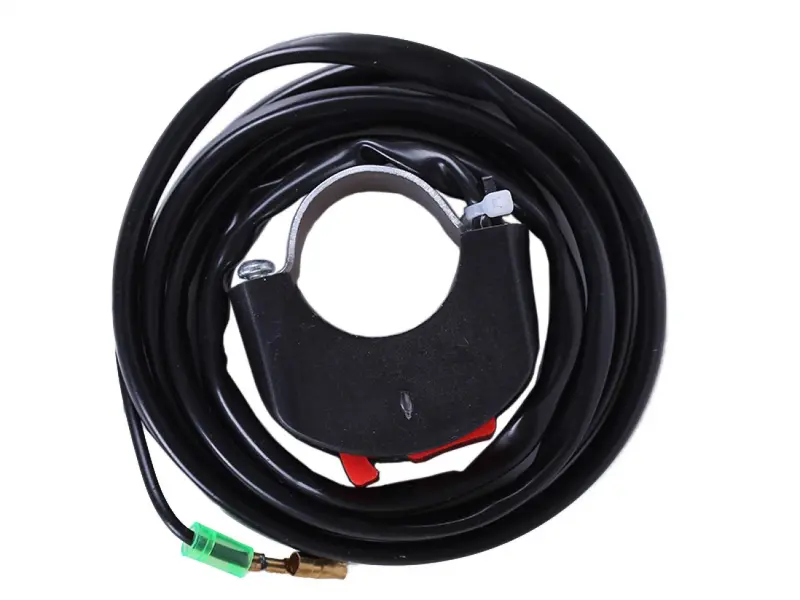

Чорний корпус має червоний орган перемикання та кріплення, яке охоплює трубу й фіксується гвинтом. Від корпусу відходить провід із контактними наконечниками. Під час добору враховують посадку на рукоятці, зручність доступу до перемикача та можливість прокласти провід до точки підключення без натягу.

Тумблер керує зупинкою двигуна через проводку системи запалювання. Справний перемикач має чітко змінювати положення та забезпечувати стійкий контакт. Корпус повинен триматися на кермі нерухомо: якщо він повертається під рукою, натискати на перемикач незручно, а провід біля виходу з корпусу зазнає зайвих перегинів.

Ознаки несправності

Тумблер варто перевірити, якщо двигун не глушиться після перемикання, реагує лише з кількох спроб або робота вимикача залежить від положення проводу. На потребу в ремонті також вказують тріщини корпусу, люфт кріплення, заїдання перемикача й пошкоджена ізоляція. Волога та бруд погіршують стан контактів, а вібрація й тертя об рукоятку можуть поступово пошкодити провід.

Причина відмови буває й поза тумблером. Разом із ним перевіряють наконечники, місця з’єднання та проводку до двигуна. Обірваний провід або ослаблений контакт заважає вимкненню навіть зі справним перемикачем. Якщо залишити пошкоджене з’єднання, встановлення нового тумблера не відновить нормальну роботу керування.

Як підібрати заміну

• Зіставте форму кріплення та діаметр труби на місці монтажу: корпус має прилягати щільно й без перекосу.
• Перевірте розташування перемикача біля руки та сусідніх важелів, щоб вони не заважали один одному.
• Порівняйте довжину проводу й шлях його прокладання з урахуванням регулювання рукояток.
• Звірте кількість, форму й розміри контактів та спосіб підключення зі штатною схемою зупинки двигуна.

Орієнтуйтеся на зняту деталь, її посадку та з’єднання з проводкою. Самої подібності корпусів недостатньо. Невідповідний наконечник може не триматися в роз’ємі, закороткий провід натягуватиметься, а завелике кріплення дозволятиме тумблеру повертатися на трубі. Колір ізоляції не є достатньою підставою для визначення призначення проводу.

Монтаж і перевірка

Заміну виконують із зупиненим та охололим двигуном, унеможлививши випадковий запуск. Перш ніж від’єднати старий вимикач, позначають або записують місця підключення й розташування проводів. Новий тумблер закріплюють на рукоятці без надмірного затягування. Провід прокладають штатним шляхом так, щоб він не торкався гарячих поверхонь, рухомих деталей і гострих країв.

Під час монтажу оглядають тримачі проводу та захисну ізоляцію роз’ємів. Зламані кріплення й пошкоджений захист замінюють, а проводу залишають достатньо свободи для переміщення рукояток. Після складання перевіряють міцність з’єднань, вільне перемикання та зупинку двигуна відповідно до інструкції техніки. Якщо мотор не вимикається, спочатку усувають несправність і лише потім повертаються до роботи з мотоблоком.
