Опора куліси КПП мототрактора AMG

Опора куліси КПП мототрактора AMG встановлюється в механізмі перемикання передач. Вона утримує кулісу в потрібному положенні та слугує основою для її кріплення. Коли опора пошкоджена або її кріплення послаблене, у з’єднанні виникає зайвий рух. Через це переміщення важеля може передаватися до механізму вибору передач менш точно.

Будова та ознаки несправності

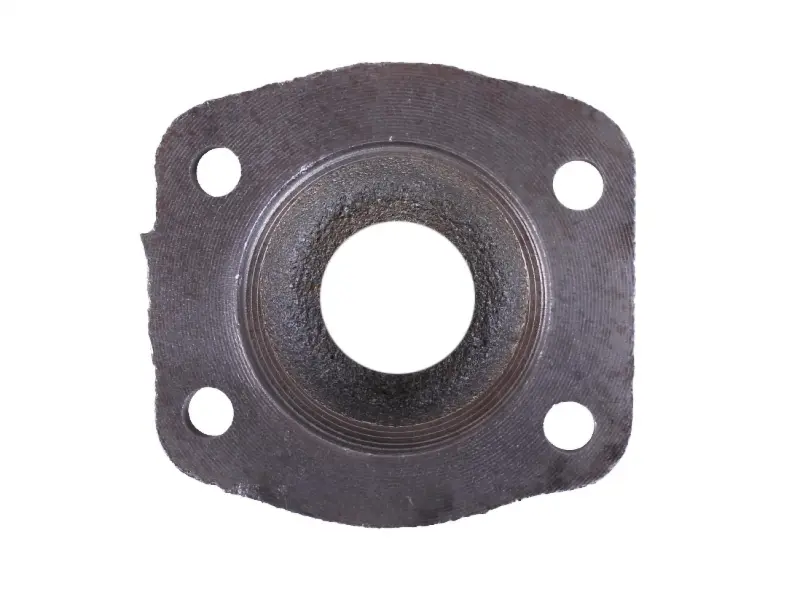

Опора має фланець із чотирма отворами для кріплення, круглий центральний отвір і підвищену кільцеву частину навколо нього. Зовнішній контур фланця заокруглений. Для встановлення мають збігатися як точки кріплення, так і геометрія центральної частини: від неї залежить правильне сполучення з кулісою та вільний рух механізму.

Підставами для заміни є тріщини, викривлення фланця, пошкоджені кріпильні отвори або зношення посадки, за якого люфт неможливо прибрати штатним способом. Оглянути опору варто, якщо основа куліси хитається, важіль має надмірний вільний хід чи передачі стало складніше вибирати. Водночас такі симптоми можуть виникати через зношені з’єднання приводу, тому спочатку визначте місце зайвого переміщення.

Як перевірити відповідність

Порівняйте деталь зі знятою опорою за формою фланця, розташуванням чотирьох кріпильних отворів і відстанями між їхніми центрами. Перевірте діаметр центрального отвору, висоту кільцевого виступу та товщину фланця. Схожого зовнішнього контуру недостатньо: відмінність у посадці може завадити встановленню або змістити кулісу відносно приводу перемикання.

Зверніть увагу на обидві сторони старої опори. З’ясуйте, якою поверхнею вона прилягає до основи та як сполучається з рухомою частиною механізму. Зіставте виступи й заглиблення, перевірте доступ до кріплення після встановлення. Вимірюйте неушкоджені ділянки: розбитий отвір чи деформований край не відтворюють початкової геометрії деталі.

Особливості заміни

Перед розбиранням заглушіть двигун і зафіксуйте техніку від самовільного руху. Запам’ятайте орієнтацію опори та положення куліси, щоб відновити їх під час складання. Знявши деталь, очистьте прилеглі поверхні від бруду й залишків ущільнення, якщо воно передбачене конструкцією. Огляньте різьбу кріплення, ділянку куліси, що сполучається з опорою, а також наявні втулки та фіксатори. Зношені суміжні деталі можуть залишити люфт і з новою опорою.

Встановлюйте опору без перекосу. Вона має прилягати до основи без примусового притягування болтами. Спочатку наживіть усе кріплення, а потім затягуйте його поступово й рівномірно за вимогами посібника до техніки. Не збільшуйте отвори, намагаючись усунути розбіжність посадки: зміщення опори здатне порушити роботу куліси. Ущільнення та мастило використовуйте лише там, де це передбачено будовою механізму.

Після складання перевірте хід важеля на заглушеному двигуні, не докладаючи надмірного зусилля. Основа має залишатися нерухомою, а куліса — переміщуватися без зачіпання та заклинювання. Якщо після затягування кріплення важіль почав рухатися тугіше, перевірте посадку й орієнтацію опори. Невідповідна геометрія або перекіс можуть прискорити зношення з’єднання та ускладнити вибір передач.
