Шестерня ведуча першої/задньої передачі Z-16 КПП/6 AMG

Ведуча шестерня першої та задньої передачі

Шестерня Z-16 КПП/6 AMG призначена для механізму першої та задньої передачі коробки перемикання передач. Через зубчасте зачеплення вона передає обертання й сприймає навантаження під час руху техніки. Позначення Z-16 означає 16 зубців. Для заміни потрібен збіг не лише їхньої кількості: посадка на вал і геометрія вінця мають відповідати деталям, з якими працює шестерня.

Будова та ознаки зношення

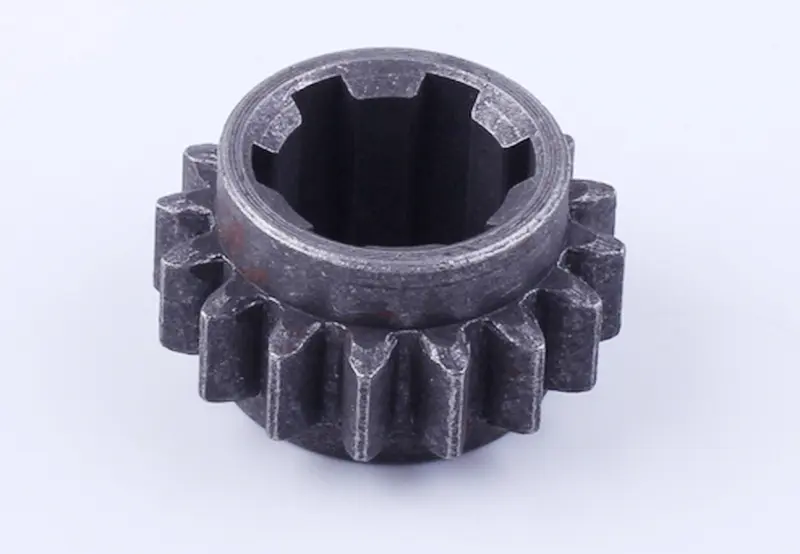

Шестерня має зовнішній зубчастий вінець, виступну маточину та центральний отвір із внутрішніми шліцами. Зубці передають зусилля через зачеплення із суміжною шестернею, а шліци забезпечують зв’язок із валом для передавання крутного моменту. Стан цих поверхонь оцінюють окремо. Навіть цілий вінець не усуває люфту зношеної посадки, а справні шліци не роблять придатною деталь зі сколотими зубцями.

Посилений гул на відповідній передачі, стукіт під навантаженням або металеві частинки в оливі — привід оглянути коробку. Такі прояви можуть мати кілька причин, тому перевіркою однієї шестерні не обмежуються. На її зубцях шукають тріщини, відколи, викришування та значне спрацювання поверхонь контакту. У шліцьовому отворі перевіряють зім’яті крайки й виробіток, через який виникає надмірний люфт на валу. Заміну пошкодженої деталі поєднують із пошуком причини її зношення.

Як підібрати заміну

Зіставте призначення шестерні в коробці, кількість зубців і позначення Z-16, КПП/6. За знятою деталлю перевірте зовнішній діаметр та ширину вінця, загальну висоту й розміри маточини. Для посадки мають збігатися кількість, профіль і відповідні діаметри внутрішніх шліців. Зверніть увагу на відстань від торців до вінця: інше розташування зубців уздовж вала може порушити зачеплення навіть за схожих зовнішніх розмірів.

Збіг за числом 16 сам по собі не визначає придатність шестерні. Крок і профіль зубців повинні відповідати суміжній деталі, а шліцьовий отвір — валу вашої коробки. Знята шестерня та каталог конкретної коробки допомагають перевірити ці ознаки разом. Невідповідна ширина або висота маточини змінює осьові зазори. Помилка в посадці заважає складанню, а неправильне зачеплення спричиняє шум і пришвидшує зношення обох шестерень.

Що врахувати під час заміни

Доступ до вала й порядок розбирання визначають за конструкцією коробки. Під час зняття зберігають послідовність дистанційних втулок, шайб і фіксаторів, щоб відновити їхнє розташування. Посадкові поверхні очищають, шліци вала оглядають на пошкодження. Також перевіряють суміжну шестерню та підшипники: дефекти зубців або надмірний люфт опор можуть швидко пошкодити нову деталь. Супутні зношені деталі замінюють за результатами перевірки, а зняті ущільнення оцінюють перед повторним установленням.

Шестерню встановлюють із правильною орієнтацією маточини та фіксують способом, передбаченим конструкцією. Якщо вона не стає на місце, перевіряють посадку й наявність задирок; ударами по зубцях невідповідність не усувають. До навантаження перевіряють вільне обертання механізму, осьові зазори та перемикання передач відповідно до інструкції коробки. Завершуючи складання, відновлюють передбачене для неї мащення. Нестача оливи й залишки продуктів зношення погіршують умови роботи зубчастої пари.
