Шайба регулювальна осі КПП Mini AMG

Регулювальна шайба осі КПП Mini AMG потрібна для встановлення осьового зазору під час складання коробки передач. Вона задає відстань між сполученими поверхнями та допомагає зберігати передбачене положення деталей уздовж осі. Її добирають замість зношеної шайби, під час відновлення розібраної коробки або перевірки зазорів після заміни суміжних деталей.

Будова та роль у механізмі

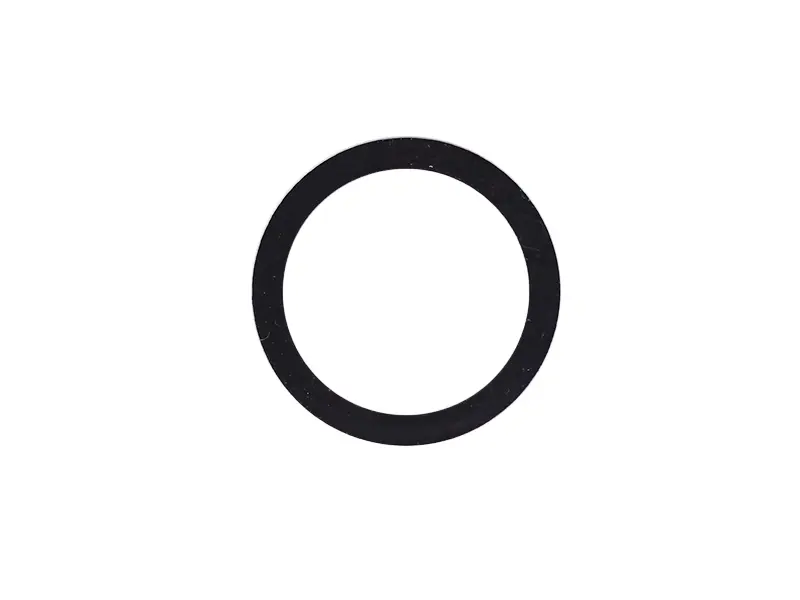

Це плоске кільце з круглим центральним отвором і чорною поверхнею. Для регулювання насамперед має значення товщина: два однакові за обрисами кільця можуть давати різний осьовий зазор. Звичайна кріпильна шайба з відповідним отвором не є заміною регулювальній, дібраній за потрібними розмірами.

Шайбу замінюють, якщо на торцях є сліди спрацювання, глибокі борозни, задири, тріщини або деформація. Під час огляду перевіряють, чи однакова її товщина в різних місцях по колу. Надмірний осьовий люфт або сторонній шум у коробці є приводом перевірити з'єднання, проте не доводять несправність самої шайби. Разом із нею оглядають поверхні, на які вона спирається.

Як підібрати заміну

Знята шайба допомагає звірити форму й посадку, але за значного спрацювання її товщина вже може відрізнятися від потрібної. Для остаточного добору вимірюють зазор і користуються вимогами до конкретної коробки передач. Позначення Mini AMG зберігають як орієнтир під час пошуку, а відповідність деталі перевіряють за розмірами та місцем встановлення.

• Внутрішній діаметр звіряють із посадкою на осі. Кільце має ставати на своє місце без розтягування або розточування отвору.
• Зовнішній діаметр перевіряють за розміром опорної поверхні та простором навколо неї: край шайби не повинен зачіпати сусідні деталі.
• Товщину вимірюють мікрометром у кількох точках і зіставляють із зазором, який необхідно отримати після складання.
• Перевіряють площинність, стан крайок і положення шайби відносно суміжних деталей за схемою відповідної КПП.

На що зважати під час заміни

До розбирання фіксують розташування шайби та черговість деталей на осі. Опорні торці й посадкове місце очищають від забруднень і продуктів зношування, перевіряють на задирки та пошкодження. Поруч оглядають упорні поверхні, втулки, підшипники й стопорні деталі, якщо вони є в цьому з'єднанні. Встановлення товстішого кільця саме по собі не усуває зношування опори.

Шайбу ставлять без перекосу, дотримуючись порядку складання та вказівок щодо змащування конкретної коробки. Після закріплення деталей контролюють осьовий зазор і вільне обертання. Якщо механізм затискає, спершу знаходять причину. Додавати кільця довільно або шліфувати шайбу без контролю розмірів не варто: так можна порушити потрібне положення деталей.

Надмірна товщина може прибрати необхідний зазор, спричинити туге обертання, нагрівання та прискорене зношування. Замала товщина залишає зайве переміщення вздовж осі й ударне навантаження на упорні поверхні. Правильність заміни визначають за виміряним зазором у складеному механізмі: самого збігу діаметра отвору для цього недостатньо.
