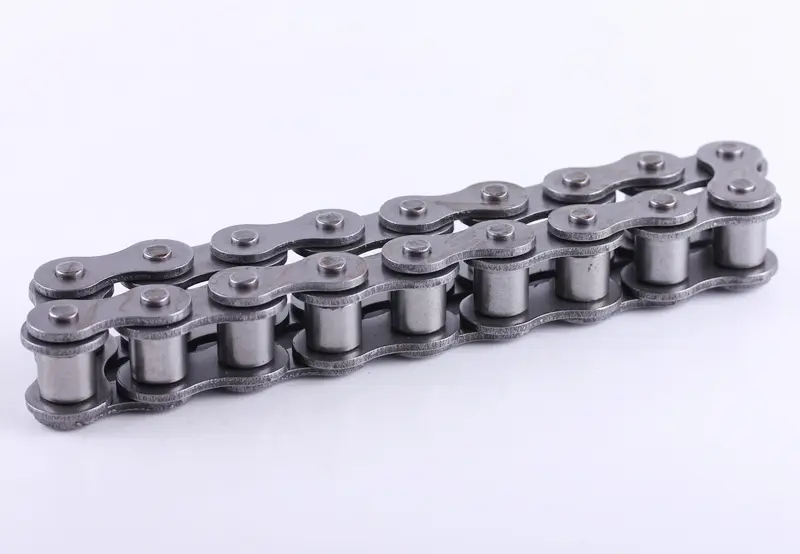

Ланцюг перехідного редуктора PRF AMG

Ланцюг перехідного редуктора PRF AMG передає обертання між зірочками всередині редуктора. Стан шарнірів і правильне зачеплення впливають на рівномірність передавання зусилля. Для заміни потрібен ланцюг, що відповідає геометрії зірочок і відстані між валами. Подібна загальна форма ще не означає, що деталь стане на місце та працюватиме правильно.

Будова ланцюга

Ланки роликового ланцюга мають бічні пластини та з'єднані пальцями. Ролики заходять у западини між зубцями зірочок, а рухомі шарніри дають ланцюгу змогу огинати їх. Справні ланки повертаються вільно, без заїдання. У міру спрацювання з'єднань загальна довжина ланцюга збільшується, через що погіршується зачеплення. Цілі пластини самі по собі ще не свідчать про придатність ланцюга до подальшої роботи.

Ознаки зношення

Посилений стукіт у редукторі, ривки під навантаженням і надмірне провисання — привід оглянути ланцюг. Перевіряють, чи немає тугих ланок, пошкоджених роликів, тріщин на пластинах і значного люфту в шарнірах. Водночас оглядають зірочки, оскільки джерелом шуму можуть бути їхні зношені зубці. Пошкодження роликів або пластин потребує заміни ланцюга: підтягування не усуває таких дефектів.

Зношення прискорюють нестача мастила, бруд, перекіс зірочок і надмірний натяг. Ці причини варто усунути під час заміни, інакше новий ланцюг також швидко спрацюється. Загострені та нерівномірно зношені зубці порушують його посадку, тому непридатні зірочки замінюють разом із ланцюгом.

Як перевірити відповідність

Зі знятою деталлю звіряють крок, внутрішню ширину між пластинами, діаметр роликів, кількість ланок і рядність. Зовнішня ширина по пальцях також має значення: у корпусі повинно вистачати місця для руху без зачіпання сусідніх деталей. Крок перевіряють за відстанню між центрами пальців, враховуючи спрацювання старих шарнірів. Подовжений від зношення ланцюг не слід використовувати як точний зразок номінальної довжини.

Кількість ланок визначають підрахунком, а не прикладанням двох ланцюгів один до одного. Окремо зіставляють спосіб з'єднання кінців і можливість монтажу в редуктор. Позначення перевіряють за каталогом редуктора та розмірами демонтованої деталі. Невідповідний крок або ширина заважають роликам сідати між зубцями. Зайва довжина спричиняє провисання, а закороткий ланцюг створює надмірне навантаження на вали та їхні опори.

Заміна та контроль

Роботу починають після зупинки привода й унеможливлення випадкового запуску. Перед демонтажем запам'ятовують розташування ланцюга та зірочок. Відкривши редуктор, прибирають забруднення й продукти зношення, перевіряють зубці, кріплення зірочок і люфт валів. Ланцюг ставлять без перекручування, не затягуючи його на зубці силою. Послідовність розбирання та складання визначається будовою редуктора.

Після встановлення перевіряють посадку роликів, рухливість ланок і зазори до корпусу. Якщо передбачено регулювання натягу, його виконують за вимогами редуктора зі збереженням потрібного вільного ходу. Для змащування використовують призначене для нього мастило. До прикладання навантаження перевіряють плавність руху привода. Заїдання, стукіт або повторювані ривки означають, що причину потрібно знайти й усунути.
