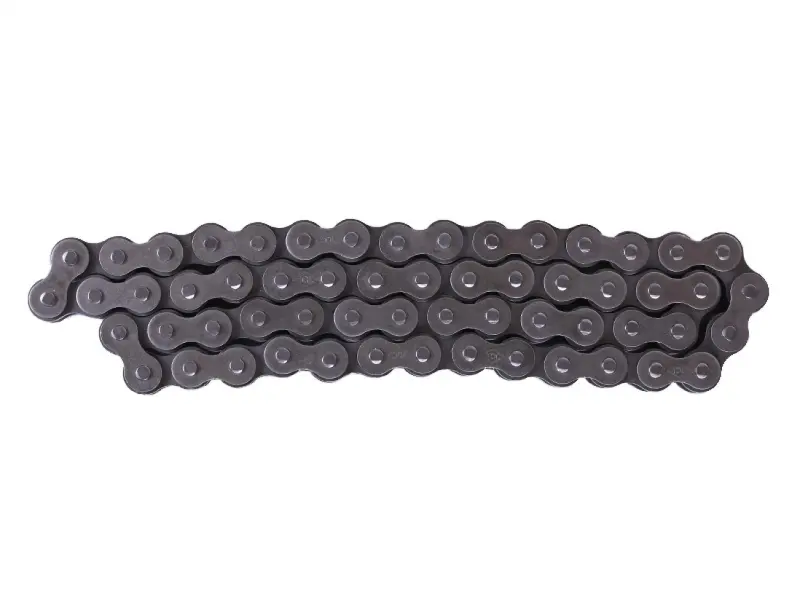

Ланцюг редуктора, 29 ланок, RF AMG

Ланцюг редуктора RF AMG на 29 ланок передає обертання між зірочками всередині редуктора. Він з'єднує ведучу та ведену частини ланцюгової передачі й сприймає навантаження під час роботи механізму. Для заміни потрібен збіг не лише довжини: ланки мають правильно входити в зачеплення із зубцями зірочок. Це впливає на рівномірність руху та зношування деталей передачі.

Будова ланцюга

Послідовно з'єднані шарнірні ланки мають бічні пластини та осі. Завдяки рухомим з'єднанням ланцюг огинає зірочки й передає зусилля замкненим контуром. Кожен шарнір повинен рухатися без заїдання. Туга ланка порушує плавність ходу, а збільшення зазорів у з'єднаннях поступово подовжує ланцюг. На його роботу також впливають мащення та стан зубців, тому заміну варто поєднати з оглядом суміжних деталей.

Ознаки зношування

Посилення шуму в редукторі, ривки під навантаженням, надмірне провисання та сліди торкання корпусу — приводи перевірити передачу. На знятому ланцюзі оглядають пластини, шукають тріщини й викривлення, перевіряють люфт та рухливість шарнірів. Помітне подовження або ланки, що згинаються нерівномірно, можуть вимагати заміни. Водночас причиною шуму бувають зношені зірочки чи люфт валів, тож лише за звуком визначати несправну деталь не варто.

Як перевірити відповідність

Кількість 29 ланок має відповідати вимогам конкретного редуктора. Порівнюючи новий і знятий ланцюги, рахуйте ланки однаковим способом. Окремо звірте крок — відстань між центрами сусідніх осей, внутрішню ширину, розміри частин, що входять у зачеплення, та загальну ширину. Зношений ланцюг подовжується через зазори в шарнірах, тому самої його довжини недостатньо для точного підбору.

Також перевірте кількість рядів, спосіб з'єднання кінців і зазори до стінок корпусу. Однакова кількість ланок ще не означає, що ланцюг підійде до наявних зірочок. Невідповідний крок заважає правильному зачепленню, а помилка у ширині може спричинити тертя збоку або унеможливити монтаж. Орієнтирами для перевірки слугують знята деталь, розміри зірочок і вимоги до редуктора.

Заміна та огляд передачі

До розбирання зупиніть привод і унеможливте випадковий запуск. Відкривши редуктор, приберіть забруднення та частинки зносу. Огляньте зубці обох зірочок, перевірте люфт валів, а також напрямні й натягувач, якщо вони є в конструкції. Зірочки із суттєво зношеними або пошкодженими зубцями замінюють разом із ланцюгом: робота по спрацьованому профілю прискорює зношування нової деталі.

Під час складання встановіть ланцюг на зірочки без перекосу, з'єднайте його способом, передбаченим конструкцією передачі, та перевірте натяг за вимогами редуктора. Застосовуйте призначений для нього мастильний матеріал. До запуску прокрутіть механізм вручну, якщо це дозволяє конструкція. На повному оберті не повинно бути заклинювання чи зачіпання корпусу. Надмірний натяг збільшує навантаження на вали та підшипники, а завелике провисання сприяє ударам і перескакуванню ланцюга.
