Шайба стопорна передньої зірки приводу Delta AMG

Стопорна шайба передньої зірки приводу Delta утримує ведучу зірку в передбаченому положенні на валу. Вона належить до кріплення ланцюгового приводу й обмежує осьове зміщення зірки відповідно до будови з’єднання. Під час заміни зірки варто окремо оглянути цей фіксатор: можливість затягнути болти ще не означає, що зношена шайба належно утримуватиме деталь.

Як влаштована шайба

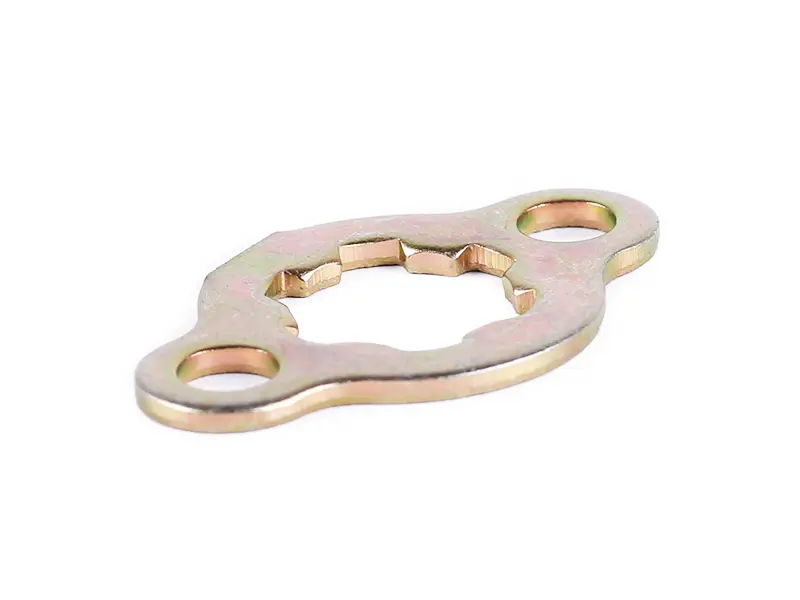

Це плоска фігурна пластина з центральним отвором, що має внутрішні виступи. З обох боків розташовані округлі вушка з круглими отворами для кріплення. Профіль у центрі бере участь у фіксації на валу, а через бічні отвори пластину кріплять до зірки. Для правильної посадки потрібен збіг обох частин: центрального профілю та розташування кріпильних отворів.

За призначенням це стопорна пластина, тож звичайна шайба під болт її не замінить. Вона має відповідати посадці на валу та кріпленню зірки. Якщо для суміщення отворів доводиться згинати вушка або притягувати пластину болтами з перекосом, з’єднання складене неправильно. Затягуванням таку невідповідність усунути не можна.

Ознаки зношення

Шайбу замінюють, коли пластина деформована, біля вушок є тріщини, кріпильні отвори видовжені або внутрішні виступи помітно спрацьовані. Послаблення болтів і незвичне осьове переміщення зірки також потребують перевірки. При цьому оглядають не лише фіксатор, а й посадку зірки, шліци та ділянку вала, з якою він контактує: причиною люфту може бути зношення суміжних деталей.

Випрямлення пошкодженої пластини чи розточування отворів для підгонки змінює її прилягання та роботу кріплення. Таку деталь краще замінити відповідною. Нова шайба також не компенсує пошкодження посадки зірки або вала — якщо вони зношені, потрібно усунути саме цю причину рухливості.

Що порівняти зі знятою деталлю

• Контур центрального отвору, форму та розташування внутрішніх виступів.
• Діаметр бічних отворів і відстань між їхніми центрами.
• Товщину пластини, її зовнішню форму та положення кріпильних вушок.
• Відповідність установленій зірці та посадці на валу.

Орієнтуйтеся на зняту шайбу разом зі станом поверхонь, до яких вона прилягає. Якщо центральний отвір старої деталі сильно спрацьований, його контур уже не є точним зразком: порівнюйте збережені ділянки та штатну посадку. Подібних зовнішніх обрисів замало, коли відрізняються товщина або відстань між отворами.

Монтаж і перевірка

Заміну виконують із зупиненим двигуном, унеможлививши випадковий запуск. Отримавши доступ до передньої зірки, знімають кріплення та стару пластину. Місце прилягання очищують, перевіряють різьбу болтів і отворів у зірці. Шайбу встановлюють у положення, передбачене конструкцією з’єднання: центральний профіль має зайняти належне місце, а отвори — суміститися без деформації вушок.

Спочатку болти наживляють, після чого затягують із моментом і способом стопоріння за керівництвом до техніки. Пошкоджене кріплення замінюють. Наприкінці перевіряють прилягання пластини й утримання зірки на валу. Невідповідна товщина, перекіс або зношені виступи можуть спричинити послаблення кріплення та зміщення зірки. Будь-яку виявлену невідповідність усувають до початку експлуатації.
