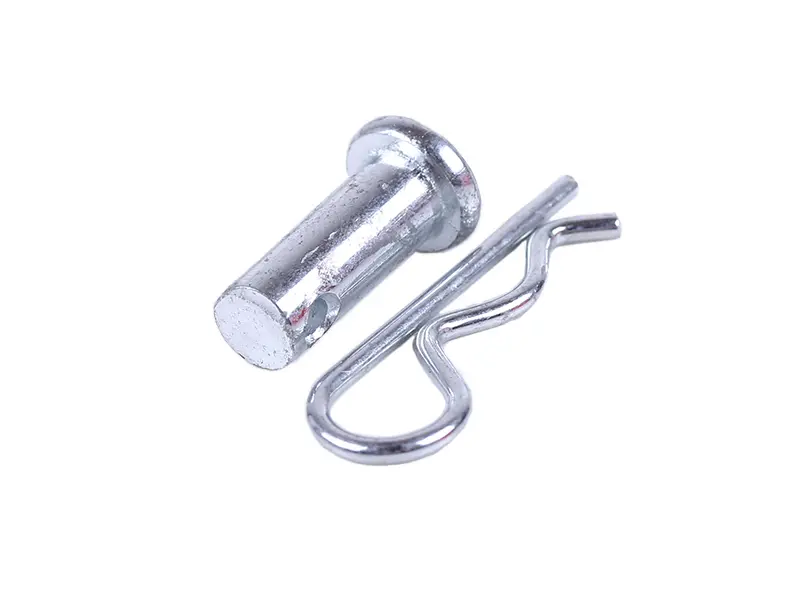

Палець культиватора зі стопором AMG

Палець культиватора зі стопором AMG

Кріпильний комплект зі сталевого пальця з упорною головкою та пружинної R-подібної скоби потрібен для швидкої фіксації фрез, ножів, подовжувачів осей і коліс на валу культиватора чи мотоблока. З'єднання збирається та розбирається руками, без ключів: палець проходить крізь суміщені отвори вала й маточини, а скоба заводиться в поперечний отвір на його кінці й не дає кріпленню вийти з посадки від вібрації та ударів на ґрунті.

Будова комплекту

Циліндричний стрижень сприймає зрізальне навантаження від вала, що обертається, і передає крутний момент на секцію фрези або на колесо. Упорна головка не дає пальцю провалитися всередину маточини, а наскрізний отвір біля протилежного торця розрахований під пружинну скобу. Стопор зігнутий із пружинного дроту: пряма гілка входить в отвір пальця, а вигнута охоплює стрижень зовні й працює як засувка — зняти її можна пальцями, проте від тряски вона не зіскакує сама. Світле антикорозійне покриття обох деталей розраховане на постійний контакт із вологою землею: кріплення менше закисає в маточині, і під час наступного розбирання його не доводиться вибивати молотком.

Де застосовується

Пальці такого типу — стандартне кріплення легких і середніх мотокультиваторів, мотоблоків та навісного обладнання до них. Ними набирають ширину обробітку ґрунту: секції фрез надівають на вал по одній і фіксують кожну окремо, тож перехід із вузької схеми для міжрядь на повний захват займає кілька хвилин. Через таке саме з'єднання ставлять ґрунтозачепи, пневмоколеса, транспортувальні колеса, подовжувачі півосей і зчіпку під навісне обладнання.

Коли час міняти

Кріплення належить до витратних деталей: воно спрацьовується швидше за маточину й вал, бо приймає на себе все ударне навантаження. Заміну планують, коли на стрижні з'явилося вироблення або лиска і фреза почала стукати на реверсі, коли отвір під скобу розбитий і стопор гуляє, коли сам стрижень зігнувся після наїзду на камінь чи корінь. Окремо міняють загублену або розігнуту скобу — з ослабленим стопором палець виходить із маточини просто під час роботи. Дрібні деталі такого роду часто губляться в траві під час розбирання, тому їх беруть із невеликим запасом.

Як підібрати

• Виміряйте діаметр отвору у валу та маточині — палець має заходити щільно, без відчутного люфту.
• Перевірте робочу довжину: отвір під скобу повинен виходити за маточину, інакше стопор не защіпнути.
• Порівняйте новий комплект зі знятим: однаковий діаметр стрижня, висота головки й розташування поперечного отвору.
• Переконайтеся, що дріт скоби збігається за товщиною з отвором пальця — тонка скоба теліпатиметься, товста не зайде.

Перед установленням прочистіть отвори вала й маточини від землі та старого мастила, нанесіть краплю оливи на стрижень і вставте палець до упору головки. Потім заведіть пряму гілку стопора в отвір і защіпніть вигнуту частину на стрижні. Після перших хвилин роботи зупиніть техніку й перевірте посадку: правильно підібраний комплект тримає секції фрез без люфту весь сезон.
