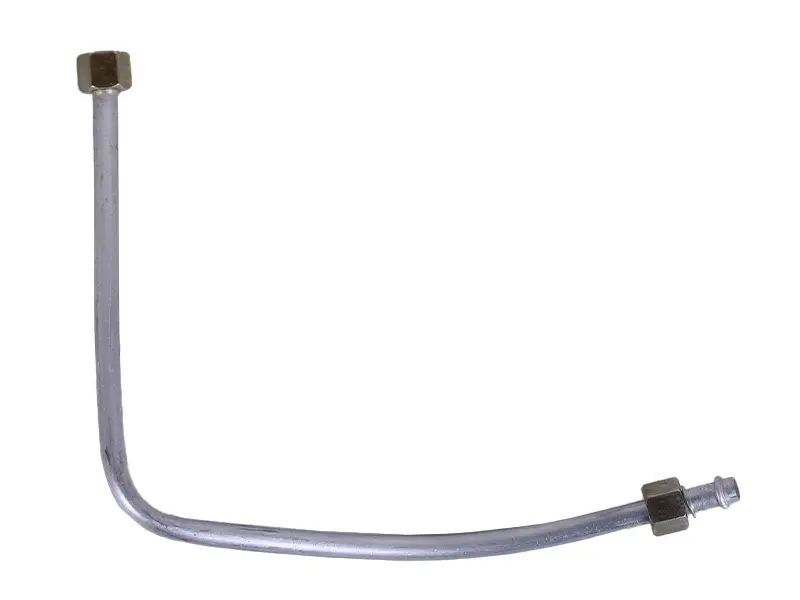

З'єднувальна трубка подає стиснене повітря від головки поршневого компресора до ресивера й водночас працює ділянкою первинного охолодження: гаряче повітря після циліндра проходить металевою стінкою і віддає їй частину тепла. Деталь суцільнометалева, з готовим вигином і двома накидними гайками по краях, тому стає на штатне місце без підгонки траси.

Конструкція

Трубку зігнуто під прямим кутом із плавним радіусом — така форма тримається під вібрацією поршневого блока й не дає перерізу пережиматися на повороті. На обох кінцях вільно обертаються шестигранні накидні гайки: вони притягують розвальцьований кінець трубки до відповідного штуцера й утворюють розбірне конусне ущільнення. Один кінець додатково оформлено коротким ніпелем під посадку в гніздо агрегата.

Як підібрати заміну

Трубки такого типу відрізняються розмірами та геометрією, тож підбирають їх за знятою деталлю, а не за назвою компресора. Зніміть старий патрубок і звірте п'ять параметрів:

• відстань між точками приєднання — нова трубка має лягати у штатні посадкові місця без натягу;
• різьбу накидних гайок — вона має збігатися зі штуцерами головки та ресивера;
• зовнішній діаметр трубки — від нього залежать пропускна здатність і посадка гайки;
• кут і напрямок вигину — плечі трубки мають дивитися в ті самі боки, що й у знятої деталі;
• виконання кінців — конусна розвальцовка під гайку чи виступний ніпель.

Коли трубку міняють

Найчастіше деталь іде на заміну через витік: біля накидної гайки з'являється свищ від постійної вібрації, конус розвальцовки розбивається після кількох переборок, різьба зривається під час перетягування. Ознаки прості — компресор довго набирає тиск, реле вмикається частіше за звичне, у місці з'єднання чути свист або відчувається струмінь повітря. Друга причина — деформація: трубку легко зім'яти чи заломити під час зняття головки, ремонту клапанів і заміни реле тиску, а вирівняти перегнутий метал без втрати перерізу вже не вдасться.

Переваги

• Металева стінка тримає температуру повітря на виході з циліндра й відводить частину тепла, тому магістраль до ресивера гріється менше.
• Заводський вигин повторює штатну трасу — не треба гнути трубку на місці й ризикувати заломом.
• Накидні гайки дають розбірне з'єднання: деталь ставиться і знімається двома ключами, без ущільнювальної підмотки різьби.
• Жорстка трубка не провисає й не роздувається під тиском, на відміну від гнучкої вставки, тож з'єднання лишається стабільним за частих пусків.

Встановлення

Спустіть повітря з ресивера й відкручуйте гайки, притримуючи штуцер другим ключем. Нову трубку спершу наживіть від руки з обох боків, домагайтеся, щоб конуси сіли в гнізда без перекосу, і лише потім затягуйте ключем — короткими підтяжками почергово з двох боків. Перетягування зминає конус і призводить до нового витоку. Після складання запустіть компресор і перевірте з'єднання мильним розчином: бульбашок бути не повинно.

Тримати таку трубку в запасі варто кожному, хто регулярно користується поршневим компресором у гаражі, на СТО чи в майстерні: заміна триває кілька хвилин двома ріжковими ключами й одразу повертає агрегату нормальний час накачування.
