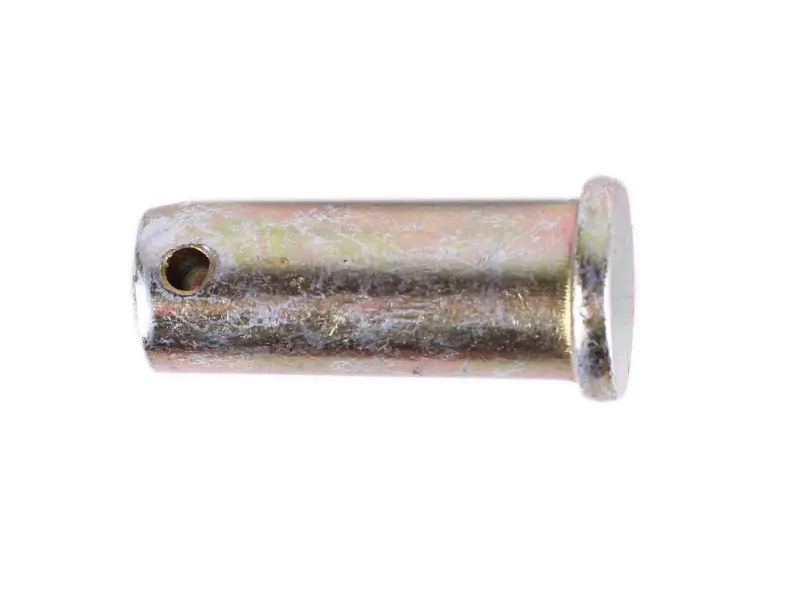

Палець шарнірний L45 мм Ø16 мм для мінітракторів DongFeng 354/404

Палець L45, Ø16 для мінітракторів DongFeng 354/404

Сталевий шарнірний палець довжиною 45 мм і діаметром 16 мм з'єднує рухомі тяги, важелі, вушка та кронштейни на мінітракторах DongFeng 354 і DongFeng 404. Це витратна позиція, яка спрацьовується поступово і майже непомітно: спершу в з'єднанні з'являється невеликий люфт, далі під навантаженням виникає стукіт, а потім починає розбиватися й відповідне вушко. Тому спрацьований палець замінюють одразу, не чекаючи ремонту дорожчих деталей.

Конструкція

Основу становить циліндричний стрижень сталого діаметра, упорна головка з одного торця та наскрізний поперечний отвір під шплінт з іншого. Головка впирається у вушко й не дає пальцю провалитися всередину з'єднання, а шплінт утримує деталь від випадання під час вібрації, трясіння та ударних навантажень. Різьби тут немає, фіксація суто механічна, тому з'єднання не закисає й розбирається навіть після сезону роботи в багнюці. Поверхня оцинкована з жовтим пасивуванням, що помітно сповільнює корозію на техніці, яка стоїть просто неба.

Де застосовується

Пальці цього типорозміру ставлять у рознімні шарнірні з'єднання, де деталі мають повертатися одна відносно одної й водночас надійно триматися: зчіпки навісного обладнання, тяги та розкоси, точки кріплення важелів, стійки й рухомі кронштейни. Однаковий розмір на тракторі часто повторюється в кількох місцях, тож такі пальці беруть із невеликим запасом разом із комплектом шплінтів.

Як підібрати заміну

• Діаметр: під палець 16 мм потрібне вушко з відповідним отвором, завеликий початковий зазор швидко розбиває з'єднання.
• Довжина: 45 мм рахують від опорної площини головки, а отвір під шплінт має виходити за межі пакета з'єднуваних деталей.
• Стара деталь: знятий палець зручно використати як зразок, звіряйте діаметр штангенциркулем і прикладайте обидві деталі поруч.
• Стан вушок: якщо отвір витягнувся овалом, новий палець прибере люфт лише частково, і посадкове місце доведеться відновлювати.
• Шплінт: добирайте його за діаметром поперечного отвору й завжди ставте новий.

Встановлення та обслуговування

Перед складанням отвори очищають від бруду й старого мастила, за потреби проходять розверткою або наждачним папером. Палець заводять до упору головки, суміщають вихід поперечного отвору й фіксують шплінтом, розводячи його вусики в різні боки. Тонкий шар консистентного мастила на стрижні зменшує спрацювання й полегшує подальше розбирання. Під час експлуатації з'єднання варто періодично оглядати: вільний хід без стукоту та цілий шплінт означають, що складання виконано правильно.

Переваги

• Упорна головка задає положення пальця у вушку й не дає йому зміщуватися вздовж осі під навантаженням.
• Поперечний отвір під шплінт дозволяє розібрати з'єднання за хвилину без ключів і виключає самочинний вихід деталі в полі.
• Оцинкована поверхня з жовтим пасивуванням довше опирається іржі, тому палець не прикипає у вушку й легко вибивається під час наступного ремонту.

Характеристики

• Тип: палець шарнірний з упорною головкою
• Діаметр: 16 мм
• Довжина: 45 мм
• Матеріал: сталь
• Покриття: цинк із жовтим пасивуванням
• Фіксація: наскрізний поперечний отвір під шплінт
• Застосування: мінітрактори DongFeng 354, DongFeng 404

Тримати пару таких пальців у запасі практичніше, ніж шукати їх у розпал польових робіт: заміна забирає кілька хвилин і повертає з'єднанню точність ходу без розбирання сусідніх деталей.
