Вісь сателіта диференціала L-130 мм Ø20 мм Foton 244, ДТЗ 244, Jinma 244/264

Вісь сателіта L-130 мм для Foton 244, ДТЗ 244, Jinma 244/264

Сталева вісь сателітів завдовжки 130 мм і діаметром 20 мм установлюється в диференціал заднього моста китайських мінітракторів серії 244. На неї насаджуються конічні шестерні-сателіти, тому від стану цієї деталі залежить, чи рівномірно розподіляється момент між півосями і чи не з являється люфт у мосту під час поворотів та роботи з навісним обладнанням.

Де працює деталь

Диференціал мінітрактора дає колесам обертатися з різною швидкістю в поворотах і під час пробуксовування одного борту. Сателіти обкочуються по півосьових шестернях, а вісь править для них за опору й вісь обертання. Навантаження тут знакозмінне: під час рушання з плугом, роботи на знижених передачах і руху пухким ґрунтом опорна поверхня навантажена особливо сильно, тому зношується вона помітно швидше за корпус диференціала та самі шестерні.

Конструкція

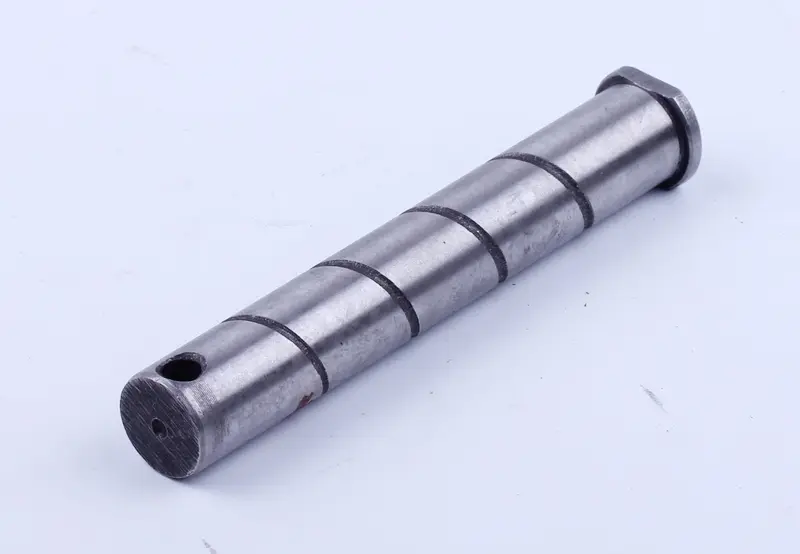

Вісь виточена зі сталі, опорна поверхня шліфована. По робочій довжині проточені кільцеві канавки: вони утримують трансмісійну оливу в зоні контакту з втулкою сателіта і не дають парі тертя працювати насухо. На одному кінці сформований упорний бурт більшого діаметра — він обмежує осьове переміщення й задає правильне положення деталі в корпусі. З протилежного боку виконано поперечний отвір під фіксувальний кріпильний виріб і центральний отвір мастильного каналу.

Ознаки, що вісь час міняти

• Гул, стук або клацання в задньому мосту під час поворотів і рушання.
• Вироблення, овальність чи помітна сходинка на опорній поверхні осі.
• Збільшений люфт сателітів, який відчувається при погойдуванні півосей.
• Задири та сліди перегріву на посадкових поверхнях після масляного голодування.
• Розбитий отвір під фіксатор або провертання осі в корпусі диференціала.

Міняти вісь варто разом зі зношеними сателітами та упорними шайбами: нова деталь у старому комплекті набуває такого самого вироблення буквально за сезон інтенсивної роботи.

Як підібрати та встановити

Перед покупкою зніміть стару вісь і звірте два основні розміри — довжину 130 мм і посадковий діаметр 20 мм, а також форму упорного бурта та розташування поперечного отвору. На тракторах серії 244 трапляються мости різних випусків, тому замір знятої деталі надійніший за добір лише за назвою моделі. Під час складання змастіть вісь трансмісійною оливою, переконайтеся, що кільцеві канавки й мастильний канал чисті, установіть сателіти з упорними шайбами, сумістіть поперечний отвір із посадковим місцем фіксатора та затягніть кріплення. Після складання проверніть диференціал рукою: сателіти мають обертатися вільно, без закушування й помітного радіального люфту.

Характеристики

• Тип: вісь сателітів диференціала заднього моста
• Довжина: 130 мм
• Посадковий діаметр: 20 мм
• Матеріал: сталь, шліфована опорна поверхня
• Сумісність: Foton 244, ДТЗ 244, Jinma 244/264

Вісь сателіта — невелика деталь, зношення якої швидко позначається на всьому диференціалі. Якщо міст уже розібраний для ремонту півосей або заміни сальників, нову вісь доцільно поставити відразу: це позбавить повторного розбирання заднього моста в розпал польових робіт.
