Вісь важеля вижиму зчеплення для мінітрактора DongFeng 354/404

Вісь важеля вижиму зчеплення DongFeng 354/404

Опорний палець важеля вимкнення зчеплення для мінітракторів DongFeng 354 та DongFeng 404. На ньому гойдається важіль, що передає зусилля від приводу педалі на механізм вижиму, тож саме від стану цієї невеликої деталі залежить, чи чітко роз'єднуються диски і чи плавно трактор рушає з місця. Позиція витратна: її міняють під час ревізії приводу зчеплення, не розбираючи корпус повністю.

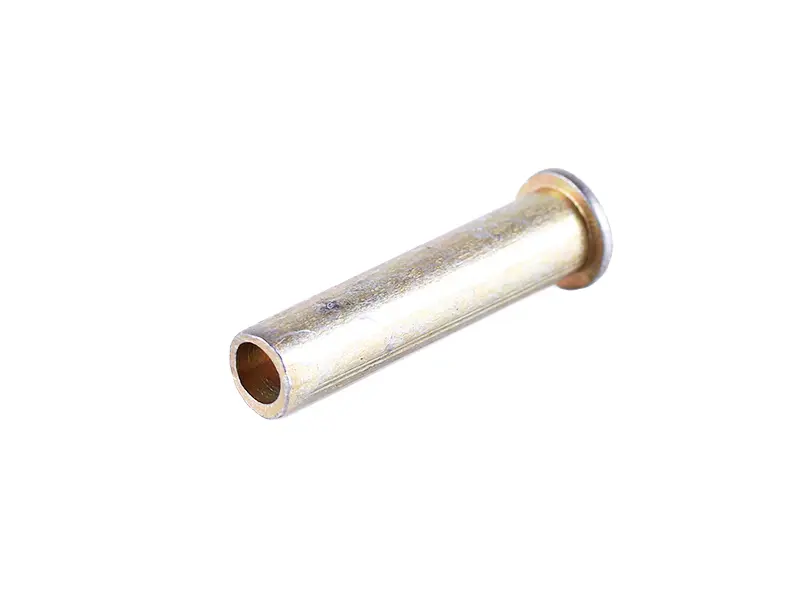

Конструкція проста й ремонтопридатна — сталева трубчаста вісь з опорним буртиком на одному торці та наскрізним осьовим отвором по всій довжині. Буртик впирається в майданчик вушка й утримує вісь від поздовжнього зміщення, а внутрішній канал править за посадкове місце для кріпильного болта чи пальця. Зовнішню поверхню вкрито гальванічним шаром золотистого відтінку, який стримує корозію під час зберігання на полиці та в роботі, де на деталь потрапляють пил і волога.

Роль у приводі зчеплення

Трактори серій 354 і 404 мають сухе дводискове зчеплення з роздільним керуванням ходом та валом відбору потужності. Педаль через тягу повертає важіль, а той відводить механізм вижиму й роз'єднує диски. Вісь задає важелю єдину правильну вісь повороту: доки посадка щільна, хід педалі лишається коротким і передбачуваним, зусилля йде строго вздовж тяги, а навантаження розподіляється по всій довжині опори, а не по кромці отвору. Щойно з'являється люфт, важіль перекошується, і диски починають розходитися нерівномірно.

Як підібрати заміну

• Зніміть стару вісь і порівняйте зовнішній діаметр та загальну довжину — нова має входити у вушко щільно, без бовтання і без забивання з натягом.
• Перевірте діаметр і товщину буртика: він повинен повністю спиратися на торець вушка, інакше вісь зміщуватиметься вбік.
• Звірте внутрішній отвір з тим болтом або пальцем, який ставите назад, — кріплення має проходити вільно й без перекосу.
• Огляньте відповідне вушко важеля: якщо посадкове місце розбите овалом, нова вісь дуже швидко отримає таке саме вироблення, і вушко потрібно відновлювати.
• Моделі 354 і 404 близькі за схемою зчеплення, але деталі від інших серій DongFeng не варто брати навмання — звіряйте розміри за знятим зразком.

Коли час міняти деталь

Знос добре читається за поведінкою педалі: з'являється вільний хід, який не прибирається регулюванням, зчеплення починає «вести» при вичавленій педалі, а при різкому відпусканні в зоні важеля чути стук або клацання. Під час розбирання на зношеній осі помітне вироблення — блискучий майданчик, овал або сходинка в місці контакту з вушком. Працювати далі з такою опорою не варто: перекіс важеля пришвидшує знос механізму вижиму та натискного диска, і копійчаний ремонт перетворюється на переборку всього зчеплення.

Міняють вісь зі знятою кришкою приводу: важіль звільняють, вибивають старий палець, зачищають посадкове місце від задирок і бруду, ставлять нову вісь буртиком до опорного майданчика й затягують кріплення. Опору змащують консистентним мастилом, після складання регулюють вільний хід педалі та перевіряють повноту вимкнення на заведеному двигуні — передачі мають вмикатися без хрускоту. Таку деталь варто тримати в запасі разом із кріпленням приводу: розбирати зчеплення заради одного пальця прикро, а сама заміна забирає мінімум часу.
