Опора важеля перемикання передач для мінітрактора Xingtai 120/220

Опора важеля перемикання передач Xingtai 120/220

Корпусна деталь механізму перемикання мінітрактора Сінтай: кріпиться на кришку коробки передач і утримує кульову частину важеля, задаючи йому єдине правильне положення відносно куліси та вилок. Поки опора ціла, хід важеля залишається коротким і передбачуваним, а передачі вмикаються з чіткою фіксацією й не вибиває під навантаженням.

Конструкція та призначення

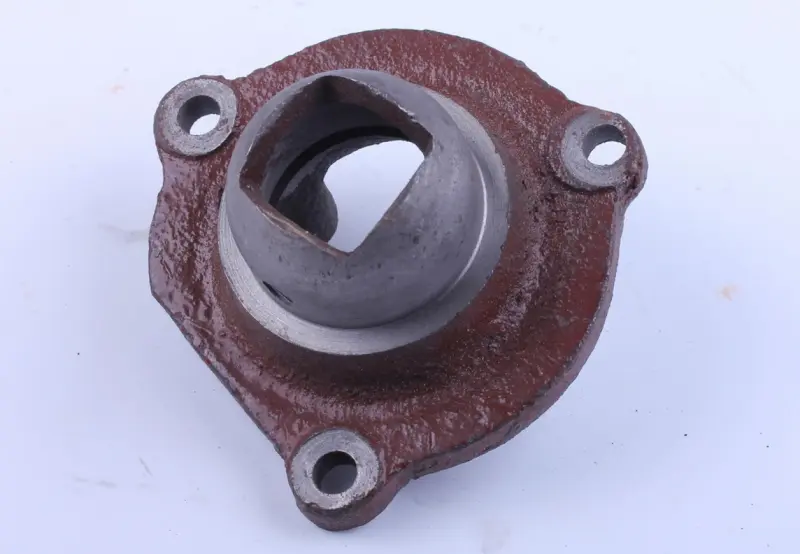

Деталь виготовлена литтям, має масивну основу та три кріпильні вушка по колу — через них вона притягується болтами до кришки КПП. Усередині проходить оброблене посадкове гніздо: нижня частина слугує сідлом для кулі важеля, а бічний паз задає напрямок хитання й обмежує проворот. За такої схеми зусилля руки передається на кулісу, а все бічне навантаження сприймає лита основа, тож сам важіль розвантажений.

Між опорою та кришкою коробки встановлюється прокладка (каталожний номер XT10T.37.166) — вона компенсує нерівності стику й не дає трансмісійній оливі виходити назовні. Каталожний номер самої опори — 14.37.365, за ним деталь найпростіше звірити зі схемою механізму перемикання вашого трактора.

Ознаки, за яких опору змінюють

• важіль перемикання хитається в поперечному напрямку та «гуляє» в нейтралі;
• передачі вмикаються не з першого разу або самочинно вибиває під час руху;
• вироблення, задири чи скол у гнізді під кулю важеля;
• тріщина по литву, зірвана різьба або розбитий отвір кріпильного вушка;
• запотівання та патьоки оливи по стику опори з кришкою коробки.

Переваги

• лита основа з трьома точками кріплення тримає деталь жорстко, тому важіль не зміщується під навантаженням і передачі не вибиває;
• оброблене гніздо під кульову частину важеля повертає заводську чіткість вмикання після зношення старої деталі;
• рівний фланець під прокладку дає щільний стик із кришкою КПП і суху трансмісію без втрати оливи.

Підбір і встановлення

Позиція розрахована на мінітрактори Xingtai (Сінтай) серій 120 і 220 з базовим механізмом перемикання. Перед покупкою зніміть стару деталь і порівняйте три розміри: діаметр та глибину гнізда під кулю важеля, відстань між кріпильними отворами й висоту основи — на китайських тракторах різних років випуску ці параметри відрізняються.

Заміна виконується без розбирання коробки: знімають рукоятку та чохол, викручують три болти, виймають важіль разом зі старою опорою, зачищають привалкову площину кришки від залишків прокладки. Нову деталь ставлять на свіжу прокладку, кулю важеля перед складанням змащують консистентним мастилом, болти затягують рівномірно навхрест. Після складання на заглушеному двигуні перевіряють вмикання всіх передач і заднього ходу, а потім контролюють стик на патьоки оливи.

Таку опору варто мати в запасі тим, хто працює трактором на важких операціях із частим перемиканням — фрезеруванні, оранці, навантажувальних роботах. Зношена деталь швидко розбиває не лише себе, а й сам важіль із кулісою, тому її заміна обходиться дешевше, ніж ремонт усього механізму перемикання.
