Опора рычага переключения передач для минитрактора Xingtai 120/220

Опора рычага переключения передач Xingtai 120/220

Корпусная деталь механизма переключения минитрактора Синтай: устанавливается на крышку коробки передач и удерживает шаровую часть рычага, задавая ему единственно правильное положение относительно кулисы и вилок. Пока опора цела, ход рычага остаётся коротким и предсказуемым, а передачи включаются с чёткой фиксацией и не выбивает под нагрузкой.

Конструкция и назначение

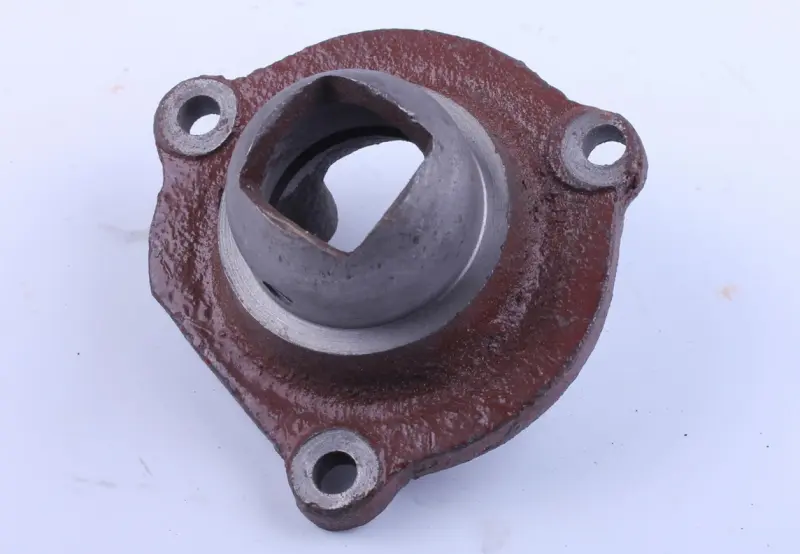

Деталь выполнена литой, с массивным основанием и тремя крепёжными проушинами по окружности — через них она притягивается болтами к крышке КПП. Внутри проходит обработанное посадочное гнездо: нижняя часть служит седлом для шара рычага, а боковой паз задаёт направление качания и ограничивает проворот. При такой схеме усилие руки передаётся на кулису, а всю боковую нагрузку принимает на себя литое основание, поэтому сам рычаг разгружен.

Между опорой и крышкой коробки ставится прокладка (каталожный номер XT10T.37.166) — она компенсирует неровности стыка и не даёт трансмиссионному маслу выходить наружу. Каталожный номер самой опоры — 14.37.365, по нему деталь проще всего сверить со схемой механизма переключения вашего трактора.

Признаки, при которых опору меняют

• рычаг переключения качается в поперечном направлении и «гуляет» в нейтрали;
• передачи включаются не с первого раза или самопроизвольно выбивает на ходу;
• выработка, задиры или скол в гнезде под шар рычага;
• трещина по литью, сорванная резьба или разбитое отверстие крепёжной проушины;
• запотевание и подтёки масла по стыку опоры с крышкой коробки.

Преимущества

• литое основание с тремя точками крепления держит деталь жёстко, поэтому рычаг не смещается под нагрузкой и передачи не выбивает;
• обработанное гнездо под шаровую часть рычага возвращает заводскую чёткость включения после износа старой детали;
• ровный фланец под прокладку даёт плотный стык с крышкой КПП и сухую трансмиссию без потери масла.

Подбор и установка

Позиция рассчитана на минитракторы Xingtai (Синтай) серий 120 и 220 с базовым механизмом переключения. Перед покупкой снимите старую деталь и сравните три размера: диаметр и глубину гнезда под шар рычага, расстояние между крепёжными отверстиями и высоту основания — на китайских тракторах разных лет выпуска эти параметры отличаются.

Замена выполняется без разборки коробки: снимают рукоятку и чехол, откручивают три болта, вынимают рычаг вместе со старой опорой, зачищают привалочную плоскость крышки от остатков прокладки. Новую деталь ставят на свежую прокладку, шар рычага перед сборкой смазывают консистентной смазкой, болты затягивают равномерно крест-накрест. После сборки на заглушенном двигателе проверяют включение всех передач и заднего хода, затем контролируют стык на подтёки масла.

Такую опору стоит держать в запасе тем, кто работает трактором на тяжёлых операциях с частым переключением — фрезеровании, вспашке, погрузочных работах. Изношенная деталь быстро разбивает не только себя, но и сам рычаг с кулисой, поэтому её замена обходится дешевле, чем ремонт всего механизма переключения.
