Наконечник кермовий права різьба М20, конус 19-21 мм, Foton 244, Jinma 244/264

Наконечник кермовий з правою різьбою М20 (конус 19–21 мм) для Foton 244 та Jinma 244/264

Кульовий наконечник кермової тяги передає зусилля від кермового механізму до поворотного кулака переднього моста мінітрактора, тому від його стану залежить, наскільки точно техніка тримає напрямок. Щойно палець починає гуляти в корпусі, кермо набирає вільний хід, передні колеса нишпорять у колії, а виставлене сходження збивається вже за кілька годин роботи. Позиція розрахована на сторону з правою різьбою хвостовика: на кермовій тязі мінітрактора один кінець нарізаний правою різьбою, другий лівою, тож наконечники добирають саме за напрямком нарізки, а не за стороною трактора.

Конструкція

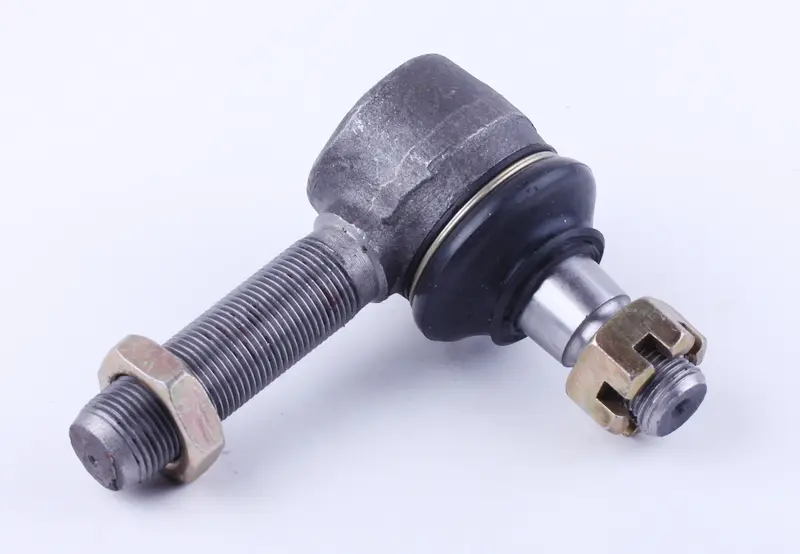

Кований корпус поєднує кульовий палець і вкладиш, який вибирає зазор і дає пальцю вільно повертатися у двох площинах, поки підвіска відпрацьовує нерівності, а колеса йдуть у поворот. Хвостовик із різьбою М20 вкручується в трубу кермової тяги та фіксується контргайкою — вона утримує довжину тяги й виставлене сходження. Конічний палець діаметром 19–21 мм заходить у вушко поворотного важеля та притягується корончастою гайкою, яка після затягування стопориться шплінтом. Шарнір закритий гумовим пильником з обтискним кільцем: мастило залишається всередині, а пил, пісок і волога з поля до тертьових поверхонь не потрапляють.

Переваги

• Конус 19–21 мм під час затягування сідає у вушко важеля без зазору, тож кермо відгукується одразу й у середньому положенні не з'являється порожній хід.
• Гумовий пильник з обтискним кільцем тримає мастило в шарнірі — палець не працює насухо, і ресурс деталі не з'їдається абразивом за один сезон.
• Корончаста гайка зі шплінтом не слабшає від вібрації на оранці та ґрунтових дорогах, з'єднання лишається затягнутим між обслуговуваннями.
• Контргайка на хвостовику М20 жорстко фіксує наконечник у тязі, тому сходження не йде самочинно, а гума зношується рівно.

Як підібрати

• Напрямок різьби хвостовика — правий. Викручений наконечник і новий зручно звести різьбами: якщо вони вільно наживляються один в один, сторону обрано правильно.
• Різьба хвостовика М20 має збігатися з різьбою в трубі кермової тяги.
• Конус пальця 19–21 мм — палець мусить щільно сідати у вушко важеля й виступати над ним настільки, щоб гайка захопила витки під шплінт.
• Довжину корпусу та виліт пальця порівнюють зі знятою деталлю, щоб після складання вистачило діапазону регулювання сходження.

Коли час міняти

Заміна потрібна, коли під час похитування колеса руками чути стук у шарнірі, кермо прокручується на кілька сантиметрів вхолосту, трактор веде вбік на рівному ходу або передні шини пиляються з внутрішньої кромки. Окремий привід — порваний пильник: навіть цілий на вигляд шарнір після цього набирає пилу й розбивається за короткий час. Тугий хід пальця із закушуванням теж свідчить, що деталь пора знімати.

Встановлення

Палець випресовують знімачем, не розбиваючи вушко важеля молотком. Перед складанням рахують, на скільки обертів викручується старий наконечник, і вкручують новий на стільки ж — так сходження збережеться приблизно, а точне регулювання роблять за заміром між закраїнами дисків. Конус і вушко протирають насухо, гайку затягують до збігу прорізу з отвором і ставлять новий шплінт, після чого затягують контргайку хвостовика.

Деталь підходить мінітракторам Foton 244 та Jinma 244/264 зі стороною кермової тяги під праву різьбу. За постійної роботи з ґрунтообробним начіпним обладнанням кермові шарніри ходять менше, ніж на дорожній техніці, тому запасний наконечник у майстерні економить простій у найщільніший період сезону.
