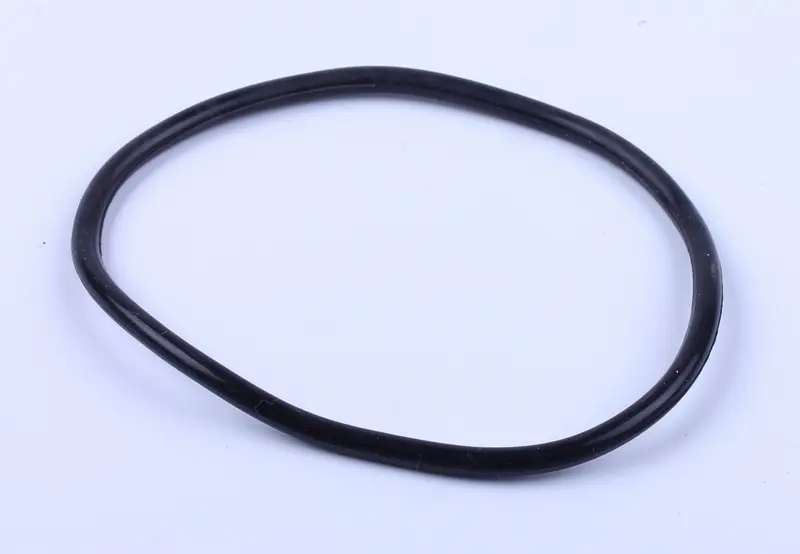

Ущільнювальне кільце (манжета) гільзи циліндра DL190-12 Xingtai 120 AMG

Ущільнювальне кільце, або манжета, гільзи циліндра DL190-12 Xingtai 120 AMG герметизує посадкове з’єднання гільзи. Воно перекриває шлях витоку через зазор між сполученими поверхнями. Під час ремонту двигуна ущільнення перевіряють окремо від самої гільзи: навіть справна металева деталь не забезпечить герметичності, якщо кільце пошкоджене або неправильно встановлене.

Ознаки зношення

Кільце має замкнену форму без рознімного стику. Воно повинно рівномірно прилягати по всьому контуру та повністю займати передбачене для нього посадкове місце. Розрив, поріз чи затиснута ділянка порушують ущільнення. Навіть невеликий дефект варто усунути під час ремонту, адже після складання для доступу до манжети доведеться знову розбирати з’єднання.

Кільце замінюють, якщо воно потріскалося, затверділо, втратило пружність або залишилося сплющеним після зняття. Сліди підтікання біля посадки гільзи також є приводом перевірити ущільнення. Огляньте всю окружність, зокрема поверхні, приховані в канавці під час роботи. Відсутність наскрізного розриву не свідчить про придатність до повторного монтажу: деформоване кільце може вже не забезпечувати належного прилягання.

Як перевірити відповідність

Під час підбору звіряйте позначення двигуна, будову посадкового місця та параметри знятої деталі. Потрібно зіставити внутрішній діаметр, товщину й форму поперечного перерізу кільця, ширину та глибину канавки. Стару манжету використовуйте як допоміжний зразок: через розтягнення або сплющення її розміри можуть відрізнятися від початкових. Точніше зорієнтуватися допоможуть вимірювання посадки та каталог конкретного двигуна.

Самої подібності за контуром замало. Надто тонке кільце може не ущільнити зазор, а занадто товсте — завадити встановленню гільзи й пошкодитися під час складання. Розтягування, підрізання та додавання герметика не виправляють помилку підбору. Якщо конструкція передбачає декілька ущільнень, перевіряйте призначене місце кожного з них: зовнішня схожість не означає, що їх можна міняти місцями.

Підготовка та монтаж

Після виймання гільзи приберіть із канавки бруд і залишки старого ущільнення, не залишаючи подряпин на металі. Перевірте сполучені поверхні на корозію, задири, задирки та гострі краї, які можуть надрізати нове кільце. Разом із манжетою варто оглянути сусідні ущільнення та ділянку прилягання гільзи. Якщо посадкова поверхня пошкоджена, самої заміни кільця може виявитися недостатньо для усунення витоку.

Розміщуйте манжету в канавці без перекручування та перевіряйте, чи рівномірно вона сіла по колу. Для полегшення монтажу використовуйте лише сумісне з ущільненням мастило, передбачене ремонтною документацією. Встановлюйте гільзу рівно, уникаючи перекосу й надмірного зусилля. Якщо вона йде з незвичним опором, зупиніться та перевірте положення кільця, щоб не затиснути його край.

Після складання перевірте герметичність у порядку, визначеному для двигуна. Якщо підтікання залишилося, перевіряють посадку, стан поверхонь і правильність встановлення ущільнення. Додаткове затягування кріплень не виправляє невідповідний розмір або пошкоджену манжету й може створити нові проблеми під час ремонту.
