Кришка маточини заднього колеса Foton 244 AMG

Кришка маточини заднього колеса Foton 244 AMG призначена для заміни пошкодженої кришки під час ремонту з’єднання маточини. Деталь встановлюється на відповідне посадкове місце та закріплюється через отвори в основі. Для правильного підбору потрібно зіставити її зі знятою кришкою: збіг форми й розташування кріплень дає змогу зібрати з’єднання без перекосу та забезпечити належне прилягання.

Будова та приводи для заміни

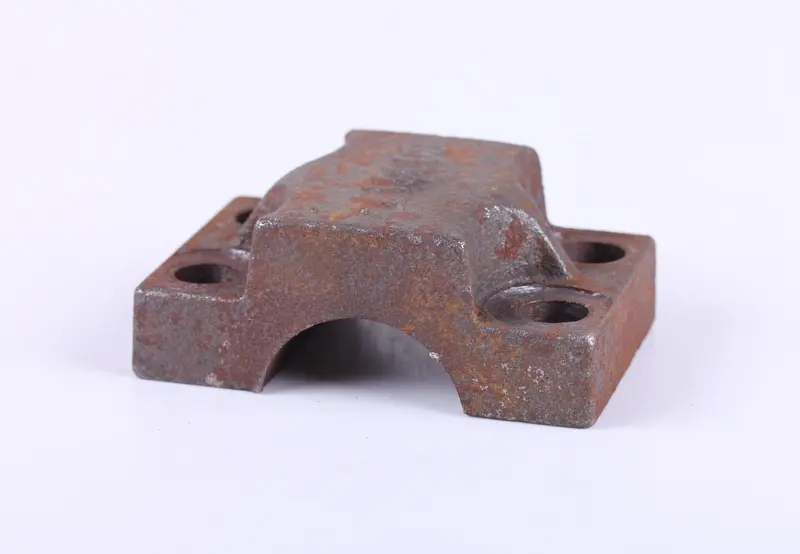

Кришка має прямокутну основу, підняту середню частину й напівкруглу виїмку знизу. По краях передбачено чотири кріпильні отвори. Під час порівняння перевіряють не лише зовнішні габарити, а й площину прилягання, внутрішній контур і положення кожного отвору. Деталі з однаковою шириною можуть відрізнятися посадкою, тому одного виміру для вибору недостатньо.

Кришку замінюють у разі тріщин біля кріплень, відколів, викривлення основи або пошкодження поверхні контакту з маточиною. Помітно розбиті отвори також є приводом перевірити стан деталі: вони можуть дозволяти кріпленню зміщуватися. Якщо з’єднання працювало з ослабленими болтами чи гайками, огляньте обидві прилеглі поверхні. Нова кришка не компенсує пошкодження посадкового місця.

Як перевірити відповідність

Очистьте демонтовану деталь і порівняйте з нею нову. Виміряйте відстані між центрами отворів у двох напрямках, діаметр отворів, довжину та ширину основи. Окремо звірте висоту середньої частини, обриси напівкруглої виїмки й товщину місць під кріплення. Від цих параметрів залежить, чи стане кришка на місце та чи залишиться достатньо простору для сусідніх деталей.

Зверніть увагу на виступи й переходи корпусу: вони також мають відповідати посадці. Коли стара кришка деформована або розколота, перевіряйте розміри за цілими ділянками та самим посадковим місцем. Отвори повинні збігатися без бокового зміщення. Потреба розточувати їх, підпилювати виїмку або силою стягувати деталі означає, що відповідність слід перевірити повторно.

Що врахувати під час монтажу

Зафіксуйте техніку на надійних опорах і зніміть навантаження зі з’єднання перед розбиранням. Зафіксуйте положення старої кришки та порядок розміщення кріплень, щоб зберегти правильну орієнтацію під час складання. Приберіть бруд і пухкі продукти корозії з посадкової поверхні, не пошкоджуючи її. Перевірте різьбу, стан болтів або шпильок, а також місця опори головок і гайок. Кріплення з пошкодженнями потрібно замінити.

Спочатку прикладіть кришку без затягування та перевірте, як збігаються отвори й передбачені контактні поверхні. Не намагайтеся виправити перекіс зусиллям болтів: це може спричинити тріщину або пошкодити прилеглу частину. Наживіть усі кріплення, після чого затягуйте їх поступово й рівномірно. Послідовність і момент затягування беріть із керівництва з ремонту техніки.

Після складання перевірте положення кришки, повноту встановлення кріплень і відсутність контакту із сусідніми рухомими деталями. Невідповідна форма або нерівномірне затягування можуть призвести до перекосу, послаблення з’єднання та повторного пошкодження. Якщо поруч є сліди зміщення чи зношення маточини, з’ясуйте й усуньте їхню причину до початку експлуатації.
