Кришка опори поворотного кулака нижня Foton 240/244 AMG

Нижня кришка опори поворотного кулака Foton 240/244 AMG закриває опору знизу в механізмі повороту колеса. Вона потрібна під час ремонту з’єднання, коли стара кришка пошкоджена або втратила щільне прилягання до посадкової поверхні. Стан кришки впливає на якість закриття опори, тому під час заміни перевіряють і саму деталь, і поверхню під нею, і передбачене конструкцією ущільнення.

Будова та ознаки пошкодження

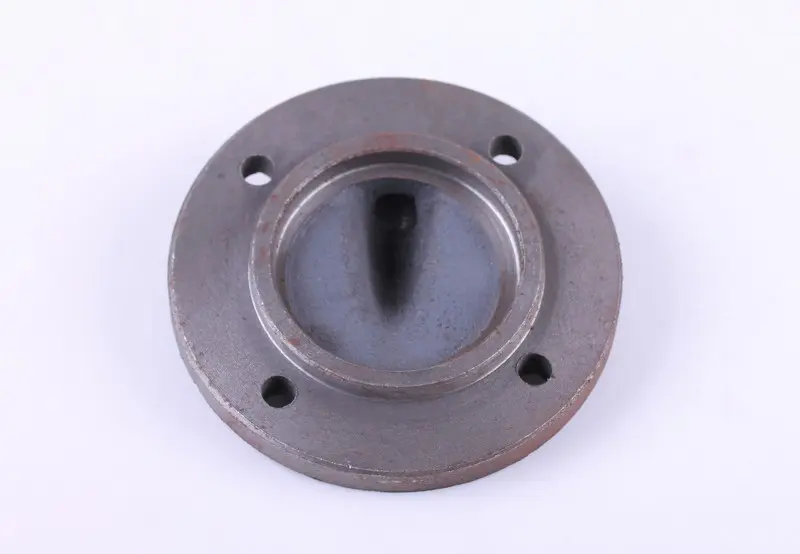

Деталь має круглий фланець із чотирма отворами для кріплення. Навколо центрального заглиблення розташований кільцевий виступ. Для правильної посадки потрібен збіг не лише отворів: важливі також розміри виступу та форма центральної частини. Зовні подібна кришка може не підійти за геометрією з’єднання.

Кришку варто замінити за наявності тріщин, відколів, деформованого фланця або пошкоджених кріпильних отворів. Удар знизу, нерівномірне затягування та необережне знімання можуть порушити площину прилягання. Глибокі сліди корозії й забоїни на краях теж потребують уваги: через них між деталями залишається щілина, яку не усуває звичайне підтягування болтів.

Мастило на стику, бруд усередині з’єднання чи кріплення, що послаблюється, вказують на потребу огляду. Водночас причиною може бути ущільнення або пошкоджена поверхня самої опори. Якщо поворотний кулак має люфт, перевірте опору окремо: встановлення справної кришки не усуває зношення деталей усередині механізму.

Як перевірити відповідність

Зіставте нову й зняту кришки за зовнішнім діаметром та товщиною фланця, діаметром отворів і відстанями між їхніми центрами. Далі перевірте діаметр і висоту кільцевого виступу, глибину заглиблення та профіль поверхні, яка прилягає до опори. Так можна відразу виявити відмінності, що завадять встановленню або створять перекіс.

Зверніть увагу на розташування отворів відносно центра та спосіб ущільнення стику на вашій техніці. Якщо під кришкою є прокладки чи регулювальні деталі, зафіксуйте їхній порядок під час розбирання й збережіть для порівняння. Не намагайтеся компенсувати невідповідну посадку силою кріплення: кришка має займати своє місце без примусового стягування фланця.

Що врахувати під час заміни

Спочатку надійно зафіксуйте техніку та розвантажте з’єднання відповідно до ремонтної документації. Приберіть бруд навколо кришки до її зняття, щоб він не потрапив до опори. Послаблюйте кріплення поступово, а відокремлюючи деталь, бережіть посадкові поверхні від подряпин і вм’ятин.

Після зняття огляньте прилеглий фланець, різьби, ущільнення й доступні частини опори. Пошкоджені ущільнення та непридатні кріпильні деталі замінюють під час складання. Залишки старого ущільнювального матеріалу прибирайте без пошкодження посадки. Використовуйте прокладку або герметик лише за способом, передбаченим для цього з’єднання.

Рівно встановіть кришку, наживіть усі болти та затягуйте їх навхрест у кілька проходів. Момент затягування беріть із документації техніки. Після складання перевірте прилягання по колу, відсутність щілин і вільний рух механізму. Невідповідна геометрія або перекіс можуть пошкодити фланець і порушити ущільнення, тому надмірним затягуванням виправляти посадку не можна.
