Кришка корпусу рульового механізму Xingtai 120/220 AMG

Кришка корпусу рульового механізму Xingtai 120/220 AMG закриває отвір корпусу та кріпиться до нього по периметру. Її замінюють через пошкодження самої кришки, порушення прилягання до корпусу або зірвану різьбу. Точність з’єднань у рульовому механізмі впливає на його роботу, тому кришка має сідати на своє місце без перекосу та зберігати передбачену конструкцію механізму.

Будова та ознаки пошкодження

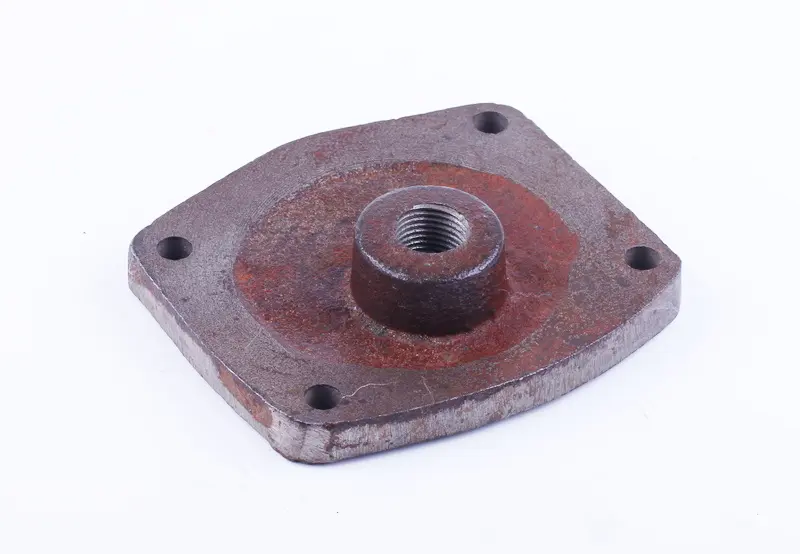

Основа кришки має чотири кріпильні отвори, а в центрі розташований виступ із внутрішньою різьбою. Для встановлення потрібен збіг отворів із кріпленнями корпусу та відповідність центральної різьби деталі, що вкручується в неї. Однаковий зовнішній контур ще не означає взаємозамінність: різниця в розташуванні отворів або кроці різьби перешкоджатиме правильному складанню.

Кришку варто замінити, якщо біля кріплень з’явилися тріщини, край має відколи, площина прилягання деформована або витки різьби пошкоджені. До таких дефектів можуть призвести удар, нерівномірне затягування чи встановлення з перекосом. Коли з’єднання втрачає щільність, перевірте також ущільнення та поверхню корпусу: пошкодження цих частин не зникнуть після встановлення нової кришки.

Як перевірити відповідність

Зіставте зі знятою деталлю форму й габарити основи, діаметри кріпильних отворів і відстані між їхніми центрами. Перевірте розташування центрального виступу та його висоту. Для внутрішньої різьби звірте діаметр і крок, а також стан деталі, що з нею з’єднується. Вкручування має починатися вільно, без перекосу: силове затягування несумісної різьби псує обидві поверхні.

Порівняйте обидві кришки з внутрішнього боку: значення мають форма, глибина посадки та ділянки контакту з корпусом. З’ясуйте, як розміщене ущільнення і що з’єднується з центральною різьбою. Зняті болти використайте для перевірки довжини та різьби кріплення. Надто довгий болт може впертися в дно отвору, не притиснувши кришку, а закороткий — утримувати її на недостатній кількості витків.

На що звернути увагу під час заміни

Спочатку очистьте корпус зовні, щоб під час розбирання бруд не потрапив усередину. Запам’ятайте або позначте положення деталей, які доводиться знімати разом із кришкою. Залишки старого ущільнення видаліть, не дряпаючи площину прилягання. Огляньте корпус біля отворів, кріпильні болти та різьби. Пошкоджене ущільнення слід замінити відповідним до будови цього з’єднання.

Кришку прикладають до корпусу без перекосу, після чого всі болти спочатку наживляють від руки. Затягуйте їх поступово й рівномірно, дотримуючись вимог керівництва до техніки. Не стягуйте болтами деталі, отвори яких не збігаються. Якщо під час зняття було порушено положення регулювальної деталі, відновіть його та перевірте регулювання за передбаченим порядком: довільне затягування може вплинути на роботу керма.

Після складання перевірте щільність прилягання, кріплення та плавність обертання керма. Заїдання, поява люфту чи сліди витікання біля стику потребують повторної перевірки монтажу до початку експлуатації. Нова кришка усуває дефекти самої кришки; якщо люфт залишається, потрібно оглянути суміжні деталі рульового механізму й визначити джерело зношення.
