Комутатор запалювання 4T CG200 AMG-2

Комутатор запалювання 4T CG200 AMG-2 призначений для системи запалювання чотиритактного двигуна з позначенням CG200. Він керує імпульсами, від яких залежить своєчасне утворення іскри на свічці. Справний блок забезпечує роботу запалювання під час запуску та роботи двигуна. Несправність комутатора може спричиняти зникнення іскри або перебої, через які двигун важко запустити чи він глухне.

Будова та підключення

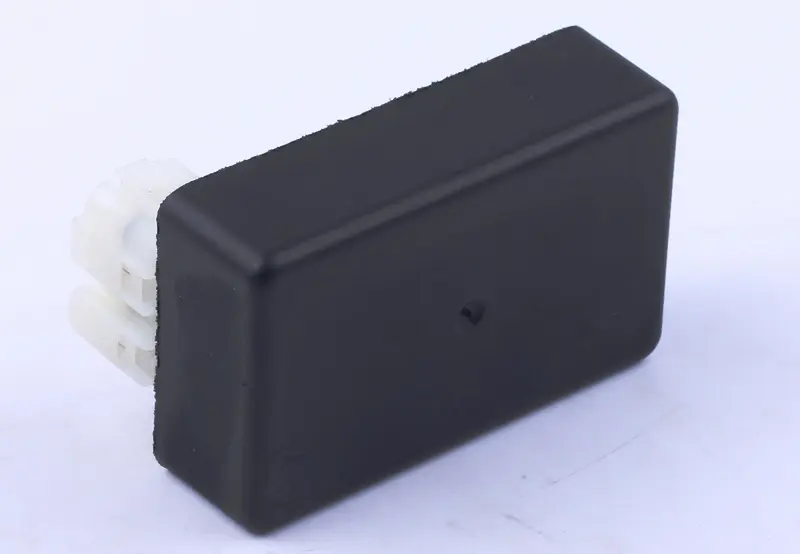

Комутатор має чорний прямокутний корпус зі світлими роз’ємами на торці. Для заміни потрібно узгодити підключення блока зі штатною проводкою. Подібна форма корпусу чи колодки не визначає призначення контактів: зовні однакові роз’єми можуть використовуватися з різними схемами запалювання. Тому можливість з’єднати колодки ще не означає, що блок працюватиме правильно.

Ознаки несправності

Комутатор перевіряють, коли двигун погано запускається, раптово втрачає іскру, працює з пропусками запалювання або зупиняється після прогрівання. Ці прояви можуть бути пов’язані також зі свічкою, котушкою, датчиком, проводкою чи контактами. Перш ніж замінювати блок, огляньте роз’єми та дроти поруч із ним. Окислені або послаблені клеми часто порушують контакт, а пошкоджена ізоляція потребує відновлення. Тріщини на корпусі й сліди перегрівання — додаткові приводи перевірити комутатор.

Як підібрати заміну

Зіставте позначення знятого блока, розташування та форму роз’ємів, кількість контактних місць і фактично встановлених контактів. Зверніть увагу на напрямні та засувки колодок. Призначення виводів перевіряють за схемою запалювання конкретної техніки, а не лише за кольором дротів. Тип живлення комутатора має відповідати штатній системі. Також перевірте місце встановлення й спосіб кріплення: корпус повинен розміщуватися без тиску сусідніх деталей, а джгут — під’єднуватися без натягу.

Помилка у виборі може залишити двигун без іскри, спричинити нестійку роботу або пошкодити компоненти запалювання. Якщо колодки не збігаються, не зрізайте їх і не переставляйте контакти навмання. Перехідник вирішує лише питання з’єднання, але не підтверджує відповідність виводів і живлення. Надійніше спочатку звірити схему та зняту деталь, ніж шукати причину відмови після встановлення невідповідного блока.

Встановлення

Вимкніть запалювання та знеструмте техніку за її настановою з експлуатації. До демонтажу зафіксуйте розташування колодок і маршрут проводів. Від’єднуйте роз’єми за корпуси, попередньо звільнивши засувки; тягнути за дроти не слід. Огляньте контакти у відповідних колодках, ізоляцію біля комутатора та його кріплення. Пошкоджені клеми або роз’єми доцільно замінити разом із блоком, інакше перебої через поганий контакт залишаться.

Установіть комутатор на передбачене місце, використовуючи штатні тримачі та захисні деталі. З’єднайте колодки без перекосу й перевірте, чи спрацювали фіксатори. Джгут не повинен бути затиснутий, натягнутий або торкатися гарячих і рухомих частин. Після складання перевірте запуск та рівномірність роботи двигуна. Якщо несправність не зникла, продовжуйте перевірку запалювання за схемою техніки, не підбираючи підключення комутатора шляхом випадкової перестановки проводів.
