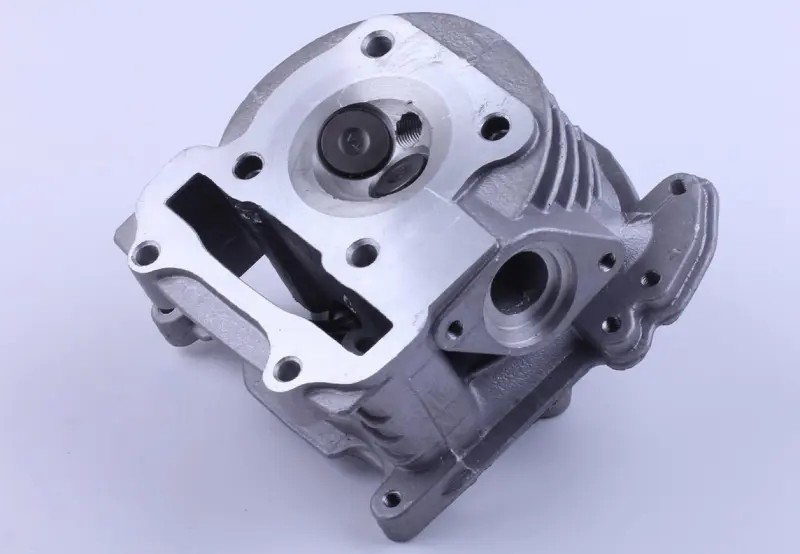

Головка циліндра 4T GY6 80 (Ø47) у зборі, без кришки AMG-4

Головка циліндра 4T GY6 80 (Ø47) у зборі, без кришки AMG-4 призначена для чотиритактного двигуна із зазначеним позначенням. Вона встановлюється над циліндром, замикає камеру згоряння та вміщує клапани й свічку запалювання. Впускний канал пропускає суміш у циліндр, випускний відводить відпрацьовані гази. Щільне прилягання клапанів і герметичність з’єднання з циліндром потрібні для збереження компресії, впевненого запуску та рівної роботи двигуна.

Конструкція та підстави для заміни

Корпус має зовнішні ребра охолодження, отвори для кріплення, бічний канал із фланцем і порожнину для проходу ланцюга газорозподілу. З боку камери згоряння розташовані два клапани. Оброблена нижня площина стикується з циліндром через прокладку. Головка постачається у зборі, без кришки. Для складання потрібна відповідна кришка; якщо плануєте залишити стару, перевірте її посадку, цілісність і стан ущільнення.

Головку замінюють через тріщини, пошкоджену різьбу свічки чи кріплень, викривлення площини після перегрівання, значний знос напрямних і сідел клапанів. На несправність можуть вказувати складний запуск, падіння компресії, нестійкі оберти та сліди прориву газів на стику з циліндром. Проте такі ознаки потребують перевірки: спочатку оцінюють герметичність клапанів, стан прокладки та площини прилягання. Заміна головки доречна, коли виявлене пошкодження не вдається усунути ремонтом.

Як підібрати головку

Зіставте позначення двигуна та демонтованої деталі, зокрема Ø47. Назва сімейства двигунів не замінює перевірку конструкції. Порівняйте розташування кріпильних отворів, форму камери згоряння, прохід ланцюга та канали подавання оливи. Звірте впускний і випускний фланці, кріплення кришки та посадкові місця деталей газорозподільного механізму. Розбіжність у цих місцях може завадити встановленню або порушити змащування під час роботи.

Перевірте також відповідність головки циліндру, поршню та прокладці. Форма камери згоряння й розташування клапанів мають узгоджуватися з установленими деталями та забезпечувати потрібні зазори. Отвори прокладки повинні збігатися з каналами й кріпленнями. Свічку добирають за вимогами двигуна, звіряючи різьбу, довжину різьбової частини та тип посадки. Спроба компенсувати невідповідність зайвою прокладкою чи надмірним затягуванням кріплень може спричинити пошкодження.

Монтаж і перевірка

Роботу починають на охололому двигуні. Виставляють мітки газорозподілу, фіксують ланцюг і від’єднують деталі, які заважають зняти головку. Поверхні стику очищають від залишків прокладки, оберігаючи метал від подряпин, а внутрішні порожнини — від бруду. Головку встановлюють із новою прокладкою. Ущільнення кришки та патрубків оглядають і за потреби замінюють; поруч перевіряють напрямні втулки, шпильки та різьбові з’єднання.

Послідовність затягування й момент беруть із ремонтної документації двигуна. Після встановлення перевіряють фази газорозподілу, натяг ланцюга та регулюють зазори клапанів. Перш ніж запускати мотор, колінвал обережно прокручують вручну, перевіряючи вільний рух і збіг міток. Неправильно виставлені фази можуть призвести до контакту клапанів із поршнем, а нерівномірне притискання головки — до втрати герметичності. Після запуску контролюють відсутність витоків на з’єднаннях і сторонніх звуків у клапанному механізмі.
