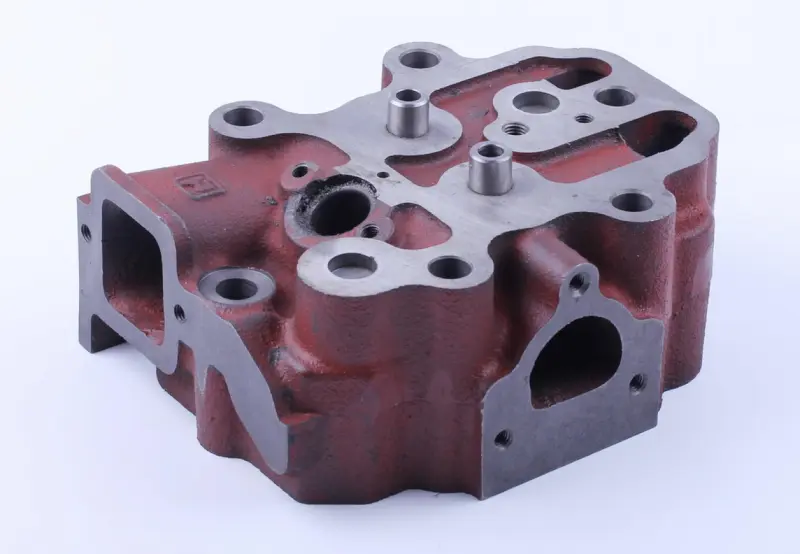

Головка блока циліндрів гола KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Гола головка блока циліндрів KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24 потрібна для ремонту двигуна із заміною корпусу головки. Вона закриває циліндр з боку камери згоряння та утримує деталі газорозподільного механізму. Справні посадкові місця, канали й прилеглі поверхні забезпечують герметичність зібраного двигуна та належну роботу клапанів.

Особливості голої головки

Виконання «гола» передбачає підготовку корпусу до складання з окремо підібраними деталями або придатними деталями з демонтованої головки. Потрібно перевірити посадки та узгодити між собою всі сполучення. Самої заміни корпусу недостатньо, якщо залишити зношені деталі клапанного механізму: надмірні зазори чи нещільне прилягання клапанів збережуться і після ремонту.

На корпусі є оброблені прилеглі поверхні, отвори кріплення та бічні фланці з отворами каналів. Їхнє розташування має відповідати частинам двигуна, з якими з'єднується головка. Навіть за однакового зовнішнього контуру відмінності в каналах або кріпленні можуть завадити монтажу, частково перекрити прохід чи порушити ущільнення стику.

Ознаки для перевірки

Головку замінюють у разі тріщин, деформації після перегрівання, пошкодження різьби або посадкових місць, якщо відновлення вже недоцільне чи неможливе в допустимих межах. Приводом для діагностики є падіння компресії, повторна втрата герметичності прокладки та сліди прориву газів між головкою і блоком. Схожі симптоми виникають через несправні клапани або прокладку, тому спочатку потрібно визначити причину, а вже потім міняти корпус.

Що порівняти під час підбору

Звірте позначення двигуна й огляньте демонтовану головку. Порівняйте розташування кріпильних отворів і каналів, форму поверхні з боку блока та бічних фланців. Перевірте місця встановлення клапанного механізму й приєднання решти деталей двигуна. Прокладка має збігатися з каналами та отворами на обох поверхнях, які вона ущільнює; лише відповідного зовнішнього обрису недостатньо.

Деталі, що залишаються зі старої головки, перевіряють окремо. Для клапанів мають значення стан поверхонь і щільність прилягання, для сполучень — зношення та зазори. Кріплення оглядають на пошкодження різьби й перевіряють, чи дозволене його повторне використання. Якщо причиною ремонту стало перегрівання, його джерело усувають до запуску зібраного двигуна.

Складання та монтаж

З поверхні блока прибирають залишки старої прокладки, очищають канали й отвори кріплення, перевіряють площини прилягання. Головку встановлюють із новою відповідною прокладкою. Ущільнення сусідніх з'єднань, які розбирали під час роботи, оглядають і за потреби також замінюють. Залишки ущільнювача або бруд у стику перешкоджають рівномірному притисканню та можуть спричинити витік.

Порядок затягування і момент беруть із настанови для конкретного двигуна. Після складання перевіряють клапанні зазори та вільний рух механізму, під час першого запуску стежать за герметичністю з'єднань. Помилка у виборі головки чи прокладки, а також нерівномірне затягування можуть призвести до втрати компресії, деформації корпусу та необхідності знову розбирати двигун.
