Шайба веденої шестерні диференціала Foton 244, Jinma 244/264 AMG

Шайба веденої шестерні диференціала Foton 244, Jinma 244/264 AMG призначена для заміни зношеної шайби під час ремонту диференціала. Вона утворює опорний прошарок у місці встановлення шестерні та бере участь у підтриманні передбаченого зазору між суміжними деталями. Від стану шайби залежить правильне положення шестерні й можливість вільного обертання механізму після складання.

Будова та роль у механізмі

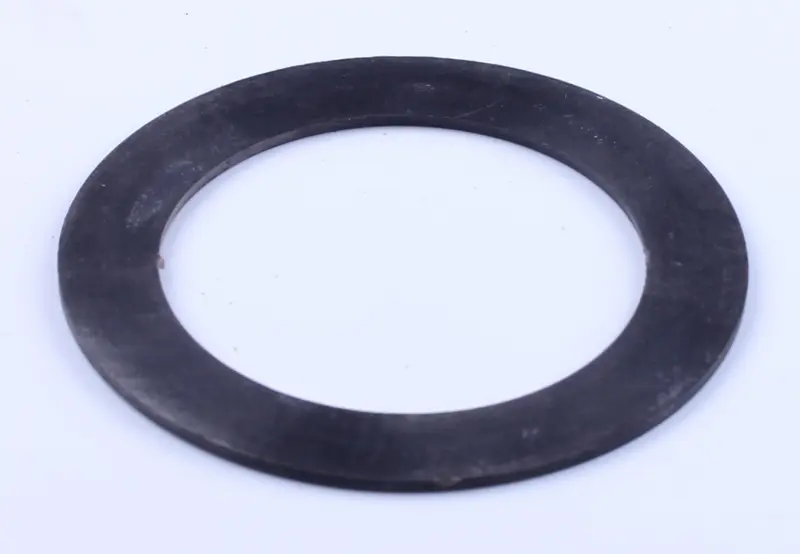

Деталь має кільцеву форму, широку суцільну поверхню й центральний отвір. Для посадки мають значення обидві сторони та краї шайби. Вона повинна прилягати до своєї опорної поверхні, не впиратися в її переходи й не заважати сусіднім деталям. Збіг зовнішнього контуру ще не означає правильного підбору: товщина також впливає на зазор у зібраному з’єднанні.

Шестерні диференціала передають обертання та дають змогу пов’язаним із ними колесам рухатися з різною швидкістю під час повороту. Коли опорні поверхні зношуються, положення шестерні може змінитися. Під час розбирання перевіряють не лише зубці, а й шайбу та місце її контакту з іншою деталлю. Якщо на відповідній поверхні залишилися задири або виробіток, сама заміна шайби не усуне причину пошкодження.

Ознаки зношення

Помітне зменшення товщини, глибокі кругові канавки, задири, тріщини, відколи краю чи деформація — підстави замінити шайбу. Нерівномірний слід прилягання потребує перевірки посадки. Збільшений люфт або сторонній шум є приводом оглянути диференціал, однак не доводять несправності саме цієї деталі. Разом із нею перевіряють шестерню, її опору та сусідні з’єднання.

Як підібрати шайбу

Зіставте зовнішній і внутрішній діаметри, товщину, профіль перерізу та форму посадочних поверхонь. Зверніть увагу на фаски, заокруглення й можливі відмінності між сторонами знятої шайби. Вимірюйте її товщину в кількох місцях: ділянка з глибоким виробітком може дати хибний орієнтир. Якщо є ремонтна документація, використовуйте наведені в ній розміри та вимоги до зазору, а не лише виміри старої деталі.

З’ясуйте, біля якої шестерні стояла шайба та яке місце вона займала до розбирання. Кільця в одному диференціалі можуть мати близькі діаметри, але різне призначення. Надто тонка шайба залишає зайвий зазор, а надто товста здатна ускладнити обертання та спричинити нагрівання. Невідповідний отвір або зовнішній діаметр заважає правильному встановленню навіть тоді, коли товщина підходить.

На що зважати під час заміни

Перш ніж знімати деталі, зафіксуйте їхню послідовність і положення сторін шайби. Приберіть забруднення та частинки зношення з місця встановлення. Огляньте опорну поверхню шестерні й майданчик, до якого прилягає шайба. Задирки, глибокі подряпини та пошкоджені краї потребують уваги: на нерівній основі нова деталь знову працюватиме з нерівномірним навантаженням. Сусідні шайби й опори перевіряють одночасно та замінюють за їхнім станом.

Під час складання застосовуйте мастильний матеріал, передбачений для диференціала, та дотримуйтеся порядку встановлення й регулювання з посібника до техніки. Переконайтеся, що шайба сіла без перекосу. Після складання перевірте плавність обертання і зазор за процедурою ремонтної документації. Не підганяйте з’єднання випадковим набором шайб: це змінює положення шестерні та умови її роботи.
