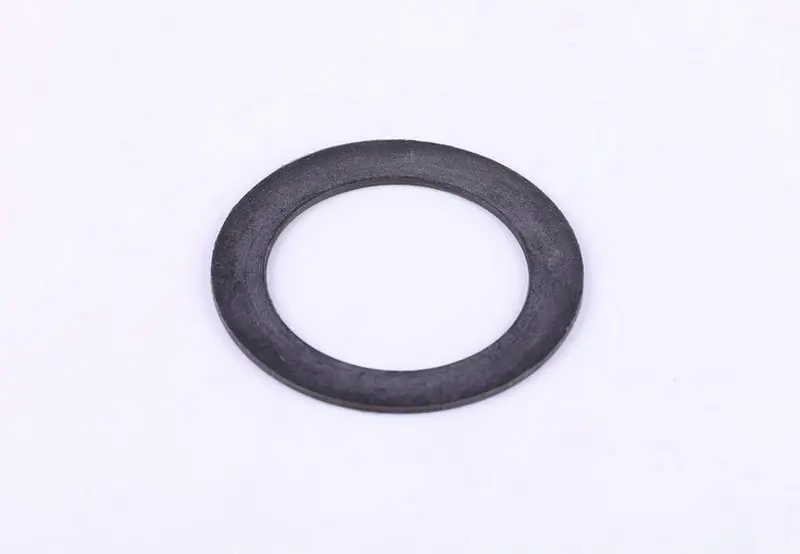

Шайба упорна веденої шестерні диференціала Jinma 254 AMG

Упорна шайба веденої шестерні диференціала Jinma 254 AMG підтримує шестерню в осьовому напрямку та сприймає навантаження на її торець. Вона допомагає утримувати шестерню в передбаченому конструкцією положенні. Під час ремонту диференціала шайбу оглядають разом із прилеглими деталями: якщо опора зношена, зайве осьове переміщення може залишитися навіть після встановлення нової шестерні.

Конструкція та ознаки зношення

Це кільце з центральним отвором і широкими торцевими поверхнями. Правильна робота залежить від товщини, рівності та відповідності посадковому місцю. Шайба має прилягати до призначеної для неї опори, не заважати встановленню сусідніх деталей і не перекривати передбачені шляхи подавання мастила. Збіг лише зовнішнього діаметра ще не означає, що деталь підібрана правильно.

Шайбу замінюють за наявності задирів, глибоких кільцевих борозен, тріщин, викривлення або значного спрацювання торців. Якщо зношення нерівномірне, потрібно перевірити поверхню, з якою вона контактує. Пошкоджена опора може швидко зіпсувати й нову деталь. Надмірний осьовий люфт і сторонній шум у диференціалі є приводом для огляду, проте не доводять, що причина саме в шайбі.

Як перевірити відповідність

Не викидайте зняту шайбу до завершення ремонту. Порівняйте зовнішній діаметр, діаметр отвору, товщину та обробку країв. Зверніть увагу на фаски, уступи й заглиблення прилеглих деталей: край шайби не повинен спиратися на них замість опорної площини. Вимірюйте товщину в кількох місцях, оскільки ділянка з найбільшим спрацюванням не дає надійного орієнтира для підбору.

Звірте розташування шайби зі схемою складання диференціала та вимогами до осьового зазору. Знята деталь допомагає зіставити форму, а технічна документація визначає потрібну товщину й допустимі зазори. Надто тонка шайба залишає шестерні зайву свободу переміщення. Надто товста може затиснути її та ускладнити обертання. Додавати випадкові шайби для компенсації товщини варто лише тоді, коли відповідне регулювання прямо передбачене конструкцією.

На що зважати під час заміни

Розбираючи диференціал, позначте місце шайби та порядок розташування сусідніх деталей. Приберіть забруднення і продукти зношення з посадкового місця. Огляньте опорний торець шестерні та поверхню під шайбою: задирки, вибоїни або перекошена опора потребують окремого усунення причини пошкодження. Встановлення нової шайби саме по собі цих дефектів не виправляє.

Також перевірте сусідні втулки, підшипники й інші упорні деталі, якщо вони є в цьому механізмі. Їхнє спрацювання може впливати на положення шестерні, тому рішення про спільну заміну приймають після огляду. Дотримуйтеся передбаченої послідовності складання та враховуйте орієнтацію фасок, щоб шайба сіла рівно й повністю прилягла до опори.

Під час монтажу використовуйте мастило, рекомендоване для диференціала. Після складання перевірте осьовий зазор і плавність обертання згідно з технічною документацією. Якщо шестерня заїдає або люфт залишається надмірним, повторно перевірте посадку шайби та стан суміжних деталей. Таку перевірку виконують до початку роботи механізму під навантаженням.
