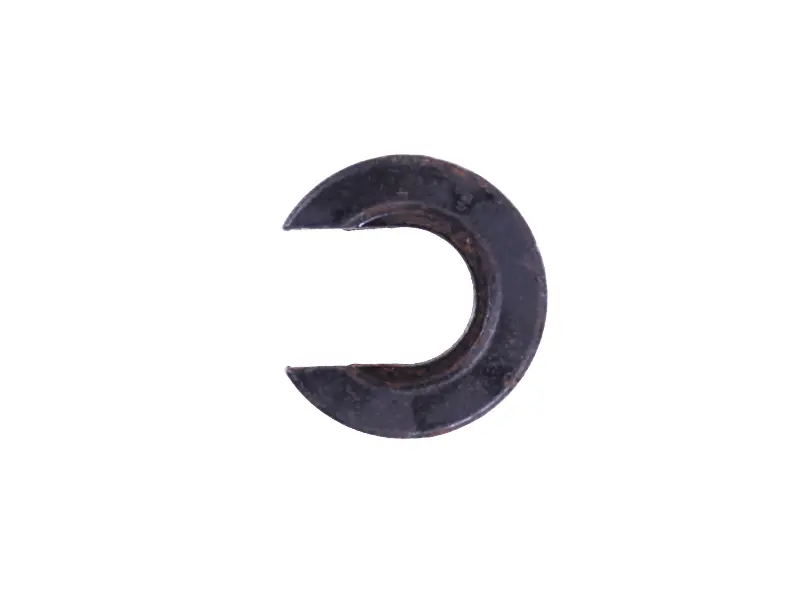

Шайба упорна голчастого підшипника задньої передачі Foton 240/244 AMG

Упорна шайба голчастого підшипника задньої передачі Foton 240/244 створює опору в місці встановлення підшипника та бере участь в обмеженні осьового переміщення сполучених деталей. Від її стану залежить правильне положення деталей механізму заднього ходу. Під час ремонту варто перевіряти шайбу разом із підшипником: деформація або зношення опори можуть порушити посадку й після встановлення нового підшипника.

Форма та робота шайби

Деталь має розімкнений контур із широким бічним вирізом та заокругленою внутрішньою посадковою частиною. Для правильного встановлення потрібен збіг зовнішнього профілю й форми вирізу з місцем посадки. Шайба має прилягати до передбаченої опори та не заважати сусіднім деталям. Розімкнена форма не визначає спосіб доступу: обсяг розбирання залежить від будови самого з’єднання, тому можливість заміни без зняття інших деталей перевіряють за схемою механізму.

Ознаки зношення

Причинами заміни є тріщини, вигин, задирки, викришені краї та помітний виробіток на опорних поверхнях. Глибокі борозни або нерівномірні сліди контакту потребують перевірки деталей, що прилягають до шайби: пошкодження можуть бути наслідком перекосу. Недостатнє змащення, тверді частинки в зоні контакту та неправильний зазор після складання також сприяють зношенню. Зайвий осьовий люфт чи сторонній шум під час роботи заднього ходу дають підставу оглянути з’єднання, проте самі по собі не доводять несправність шайби.

Як перевірити відповідність

Зіставте нову шайбу зі знятою за товщиною, зовнішнім розміром, внутрішнім профілем, шириною та глибиною бічного вирізу. Зверніть увагу на уступи й ділянки прилягання до опори. Якщо стара деталь сильно зношена, перевіряйте відповідність також за посадковим місцем і схемою вузла: вимірювання пошкодженого зразка може дати хибний орієнтир. Подібний контур ще не означає однакової посадки, адже різниця в товщині впливає на положення деталей уздовж осі.

Надто тонка шайба може залишити зайвий осьовий хід, а надто товста — зменшити потрібний зазор і утруднити обертання. Невідповідний внутрішній профіль заважає деталі повністю зайняти своє місце. Не варто забивати шайбу або сточувати її опорні поверхні, щоб пристосувати до з’єднання: така зміна геометрії здатна спричинити нерівномірний контакт і повторне зношення.

На що зважати під час заміни

До розбирання зафіксуйте послідовність і положення шайб, втулок та інших деталей біля підшипника. Приберіть із місця посадки бруд і продукти зношення, перевірте стан опорних поверхонь, голчастого підшипника та сусідніх упорних деталей. Якщо на них є задири або виробіток, потрібно усунути причину пошкоджень. Заміна лише шайби не виправить дефект поверхні, з якою вона контактує.

Під час складання дотримуйтеся передбаченої орієнтації та порядку встановлення. Застосовуйте мастило, призначене для цього механізму. Переконайтеся, що шайба повністю сіла на місце й не перекошена, а після складання перевірте вільний рух і осьовий зазор відповідно до ремонтної документації. Якщо механізм заїдає або має надмірний люфт, ще раз перевірте посадку та відповідність деталей. Робота під навантаженням не має слугувати способом припрацювання неправильно зібраного з’єднання.
