Шайба маточини переднього моста Jinma 200/204/240/244 AMG

Шайба маточини переднього моста Jinma 200/204/240/244 AMG призначена для заміни відповідної деталі під час ремонту маточини. У такому з’єднанні вона утворює опору для суміжних деталей і допомагає зберігати передбачену відстань між ними. Правильний підбір залежить від внутрішнього й зовнішнього діаметрів, товщини та профілю торців. Самого збігу отвору з посадковим місцем недостатньо для перевірки відповідності.

Будова та ознаки зношення

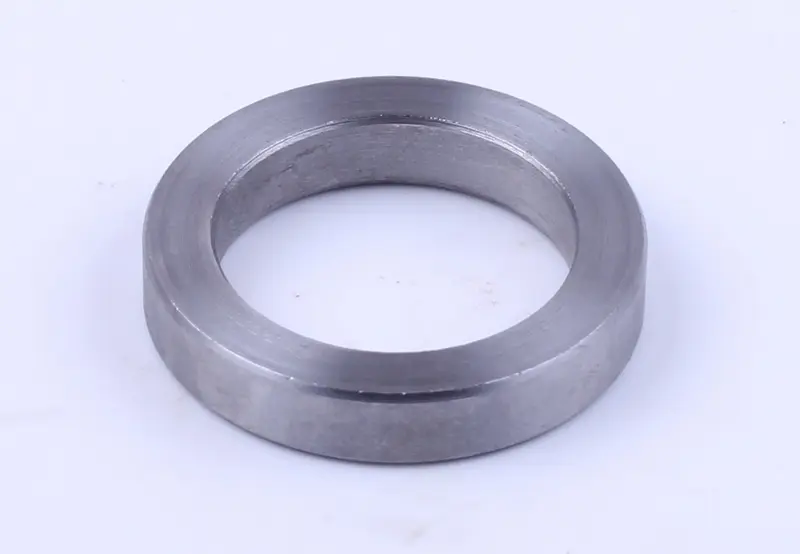

Шайба має форму суцільного кільця з круглим центральним отвором і широкими торцевими поверхнями. На крайках є скоси; їхню форму також слід порівняти зі знятою деталлю. Кільце має рівно прилягати до своєї опорної поверхні. Якщо профіль крайки не відповідає переходу на посадковому місці, шайба може впиратися в нього й залишатися перекошеною навіть за однакових діаметрів.

Деталь замінюють за наявності тріщин, деформації, глибоких задирів, пошкоджених крайок або помітного спрацювання торців. Нерівномірні сліди контакту — привід перевірити, чи не було перекосу під час попереднього складання. Стукіт, люфт або туге обертання маточини самі по собі не вказують лише на шайбу: причиною можуть бути підшипники та їхні посадки. Під час розбирання варто знайти джерело пошкодження, інакше нове кільце працюватиме в тих самих несприятливих умовах.

Як перевірити відповідність

Зіставте зі старою шайбою діаметр отвору, зовнішній діаметр, товщину та розташування скосів. Вимірюйте товщину в кількох точках, щоб не прийняти зношену ділянку за потрібний розмір. Якщо кільце сильно стерте або викривлене, орієнтиром мають бути також схема маточини й ремонтні розміри вашої техніки. Перевірте, між якими деталями стоїть шайба та до яких поверхонь прилягає кожен її торець.

Замалий отвір завадить правильному встановленню, а завеликий зазор порушить потрібне розташування кільця на посадці. Помилка в товщині змінює взаємне положення деталей і може вплинути на регулювання маточини. Зовнішній діаметр визначає, де саме спиратиметься шайба та чи не зачіпатиме вона сусідні поверхні. Розточування отвору або шліфування торців не варто використовувати як заміну точному підбору.

Заміна та контроль складання

Перш ніж знімати стару шайбу, зафіксуйте її орієнтацію та послідовність розташування деталей. Приберіть бруд і продукти зношення з місця встановлення. Огляньте прилеглі опорні поверхні, підшипники й ущільнення: пошкодження поруч можуть знову спричинити нерівномірне навантаження або забруднення з’єднання. Суміжні деталі замінюють за результатами огляду, а нову шайбу ставлять на передбачене місце з урахуванням форми крайок.

Кільце має сісти без перекосу; забивати його ударами або притягувати кріпленням через невідповідність розмірів не слід. Затягування та регулювання виконують за керівництвом до техніки, оскільки положення деталей у маточині впливає на її обертання. Після складання перевірте плавність ходу, відсутність зачіпання та відповідність люфту вимогам керівництва. Заїдання чи незвичний опір обертанню потребують повторної перевірки з’єднання до початку роботи.
