Шайба сателіта переднього моста DongFeng 240/244 AMG

Шайба сателіта переднього моста DongFeng 240/244 працює в диференціалі як опора шестерні. Вона приймає зусилля від сателіта та розділяє його опорну поверхню й корпус диференціала. Від стану шайби залежить положення шестерні та зазор у з'єднанні. Коли опора зношується, сателіт може отримати зайву свободу переміщення, що порушує нормальну роботу механізму.

Будова та роль у диференціалі

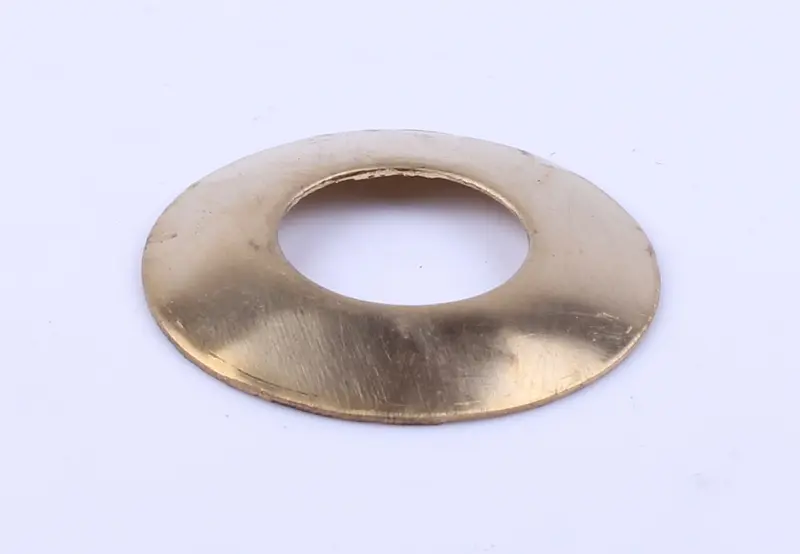

Деталь має форму круглого кільця з центральним отвором і вигнутим профілем. Така опора потребує точного підбору за формою поверхонь, з якими контактує. Самого збігу діаметра отвору недостатньо: шайба має правильно лягати на посадочне місце, без перекосу. Плоска шайба відповідного діаметра не замінює профільну опору сателіта.

Під час роботи диференціала сателіти обертаються відносно своїх опор, а на поверхнях контакту виникає тертя. Для цього з'єднання мають значення достатнє змащування й відсутність абразивних частинок у мастилі. Забруднення, порушення змащування або пошкодження суміжних деталей прискорюють спрацювання шайби. Тому разом із нею оглядають тильну поверхню сателіта та ділянку корпусу, на яку вона спирається.

Ознаки зношення

Підставою для заміни є тріщини, глибокі задири, пошкоджені краї, деформація та нерівномірне спрацювання опорної поверхні. Колові канавки й помітне зменшення товщини також потребують перевірки. Стукіт зі зміною навантаження, підвищений шум або надмірний люфт можуть супроводжувати зношення диференціала, проте за цими ознаками не визначають стан самої шайби. Остаточний висновок роблять після розбирання й огляду спряжених деталей.

Як підібрати шайбу

• Зіставте зовнішній діаметр і центральний отвір зі знятою деталлю та її посадочним місцем.
• Перевірте товщину й висоту вигнутого профілю: вони впливають на положення сателіта в зібраному механізмі.
• Порівняйте кривизну опорної поверхні, обриси країв і прилягання до шестерні.
• Звірте виконання встановленого диференціала з каталогом запчастин до конкретної техніки.

Зношений зразок допомагає визначити форму, але його залишкова товщина не є надійним орієнтиром для встановлення. Якщо шайба сильно стерта або зігнута, потрібні розміри уточнюють за документацією диференціала. Надто тонка опора залишає зайвий зазор, а надто товста може затиснути шестерню. Невідповідна кривизна спричиняє контакт лише на окремій ділянці, через що навантаження розподіляється нерівномірно.

Особливості заміни

Під час розбирання запам'ятовують послідовність деталей та орієнтацію шайби. Посадочні поверхні очищають від забруднень і частинок зношення, перевіряють краї на задирки. Перед установленням нову опору змащують оливою, передбаченою для моста. Вигнутий профіль розташовують відповідно до спряжених поверхонь; деталь не випрямляють і не підганяють ударами.

Після складання перевіряють, чи вільно рухаються сателіти, та контролюють зазори за вимогами посібника до техніки. Окремо оцінюють вісь сателітів і контактні поверхні шестерень. Якщо вони мають значне спрацювання або задири, заміни лише шайби буде недостатньо. Виявлені пошкодження усувають до остаточного закриття моста, щоб нова опора не працювала зі зношеними поверхнями.
