Шайба сателіта заднього моста DongFeng 240/244 тип 2 AMG

Шайба сателіта заднього моста DongFeng 240/244 тип 2 AMG призначена для ремонту диференціала. Вона утворює опору для сателіта, відділяє його торець від сполученої поверхні корпусу та бере участь у формуванні зазору між деталями. Від стану цієї опори залежить положення шестерні й вільність її обертання. Під час ремонту шайбу перевіряють разом із сателітом: якщо контактна поверхня пошкоджена, сама заміна шайби не усуне причину швидкого зношування.

Будова та роль у диференціалі

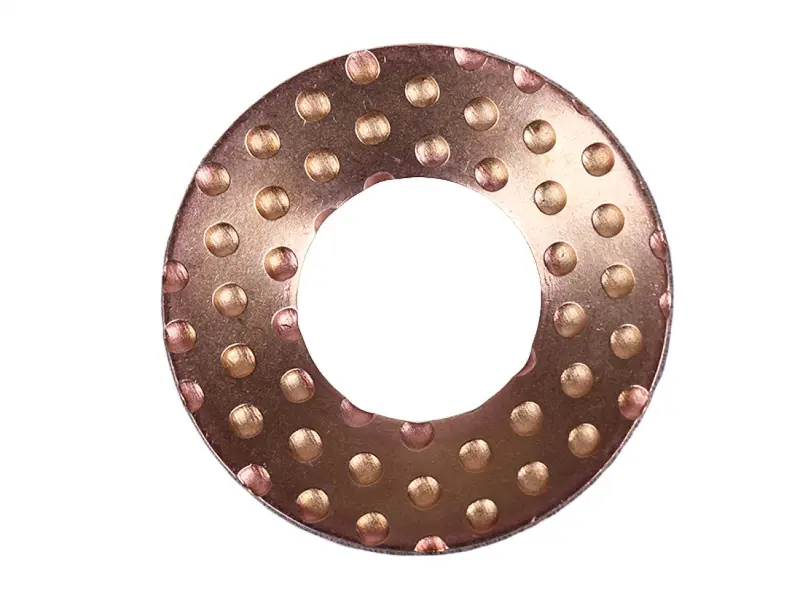

Шайба має кільцеву форму з центральним отвором і численними круглими заглибленнями на поверхні. Для правильного прилягання важливі зовнішній контур, розмір отвору та профіль опори. Деталь має відповідати посадковому місцю й розташовуватися без перекосу. Позначення «тип 2» потрібно враховувати під час порівняння зі знятою шайбою: лише назви трактора недостатньо, щоб вибрати потрібну геометрію.

Ознаки зношування

Шайбу замінюють у разі значного спрацювання, задирів, тріщин, деформації або пошкодження країв. У зоні контакту із шестернею перевіряють глибокі борозни та нерівномірне стирання. Такі дефекти можуть збільшувати зазор і порушувати прилягання сателіта. Стукіт, шум чи надмірний люфт у диференціалі є підставою для огляду, проте не доводять несправність саме шайби. Під час розбирання оглядають також торець і отвір сателіта, його вісь та опорну поверхню корпусу.

Як підібрати заміну

Зіставте зовнішній і внутрішній діаметри, товщину, форму перерізу та розташування заглиблень нової й знятої деталей. Стару шайбу вимірюйте в кількох місцях, адже товщина на найбільш зношеній ділянці вже не відповідає початковій. Якщо пошкодження заважають порівнянню, звірте виконання з документацією конкретного моста. Надто товста шайба може зменшити зазор і ускладнити обертання шестерні, а надто тонка залишить зайвий люфт. Невідповідний профіль спричиняє нерівномірний контакт і зосереджує навантаження на окремих ділянках.

На що зважати під час монтажу

Заміна потребує доступу до диференціала; порядок розбирання визначають за ремонтним посібником техніки. Перш ніж знімати шайбу, зафіксуйте її положення та орієнтацію сторін. Приберіть із посадкового місця бруд і продукти зношування, перевірте краї та контактні поверхні на наявність задирок. Встановлюйте деталь у передбачене місце, дотримуючись порядку складання, а поверхні тертя змастіть оливою, рекомендованою для моста. Не змінюйте товщину довільним шліфуванням і не замінюйте потрібне виконання набором додаткових шайб.

Після складання перевірте вільність обертання сателітів та зазори за процедурою з ремонтної документації. Якщо механізм заїдає або має помітний люфт, повторно перевірте посадку й відповідність деталей. Пошкоджену вісь, сателіт чи опору корпусу потрібно відновити або замінити за результатами огляду одночасно із шайбою. Перевірте й інші опорні шайби диференціала: їхнє зношування може залишити проблему навіть після встановлення однієї нової деталі. Уважний огляд суміжних поверхонь допомагає уникнути повторного розбирання.
