Шайба сателіта заднього моста DongFeng 354 AMG

Шайба сателіта заднього моста DongFeng 354 AMG встановлюється в диференціалі між сателітом та його опорною поверхнею в корпусі. Вона сприймає зусилля від шестерні й допомагає утримувати її в належному положенні. Під час повороту диференціал дає колесам змогу обертатися з різною швидкістю, а стан опор сателітів впливає на роботу цього механізму під навантаженням.

Як працює деталь

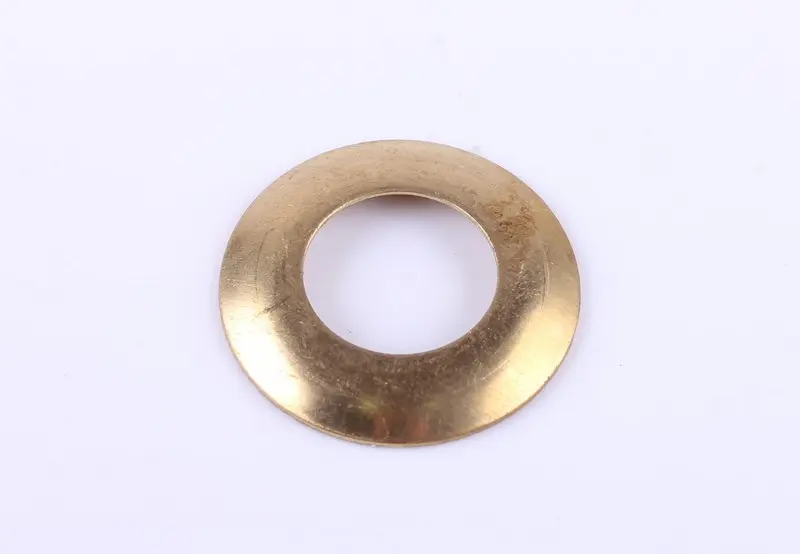

Шайба має кільцеву форму, центральний отвір і суцільну поверхню навколо нього. У такій деталі значення мають товщина, профіль, діаметри та прилягання до шестерні й посадкового місця. Сателіт рухається відносно своєї опори, тож шайба утворює проміжну контактну поверхню та допомагає обмежувати зношування суміжних деталей. Звичайна шайба для кріплення не замінює опорну шайбу диференціала лише тому, що в неї підходить отвір.

Ознаки зношування

Підставами для заміни є глибокі задири, тріщини, викришування, деформація та значне спрацювання поверхні. Після розбирання перевіряють також краї отвору й рівномірність товщини по колу. Якщо опора зношена, сателіт може отримати зайве вільне переміщення та зміститися відносно інших шестерень. Стукіт, збільшений люфт або металеві частинки в оливі — привід оглянути диференціал, проте за цими ознаками не можна визначити несправність лише шайби.

Як підібрати заміну

Зіставте нову та зняту шайби за зовнішнім діаметром, розміром отвору, товщиною й формою опорної поверхні. Перевірте відповідність посадковому місцю та поверхні сателіта, до якої прилягає деталь. Шайба зі значним спрацюванням уже втратила частину початкової товщини, тому замір лише протертої ділянки може призвести до помилки. За можливості вимірюйте неушкоджені ділянки та звіряйте результат із каталогом деталей конкретного моста.

Надто тонка шайба залишає зайвий зазор, а надто товста може утруднювати обертання шестерні. Невідповідний профіль зменшує площу контакту: зусилля припадає на окремі ділянки, які швидше зношуються. Для правильного вибору недостатньо збігу діаметра отвору. Якщо міст має кілька конструктивних виконань, враховуйте будову розібраного диференціала та розташування деталей на його каталожній схемі.

Що врахувати під час монтажу

Розбираючи диференціал, зафіксуйте розташування шайб і сателітів, зокрема сторони їхнього встановлення. Приберіть із посадкового місця забруднення та частинки зношування. Огляньте опорну поверхню корпусу, сателіт і його вісь: задири або виробіток на цих деталях можуть швидко пошкодити нову шайбу. Виявлені дефекти слід усунути під час ремонту. Перевірте й решту опорних шайб; потребу в заміні суміжних деталей визначають за їхнім станом.

Дотримуйтеся штатної орієнтації шайби, а контактні поверхні перед складанням змастіть оливою, передбаченою для моста. У зібраному механізмі перевірте вільний рух сателітів і зазори відповідно до ремонтної документації. Якщо шестерня заїдає, не намагайтеся усунути це сильнішим затягуванням корпусу. Випадкові прокладки для зміни товщини також не підходять. Належне прилягання шайби та справні опорні поверхні потрібні для нормальної роботи диференціала.
