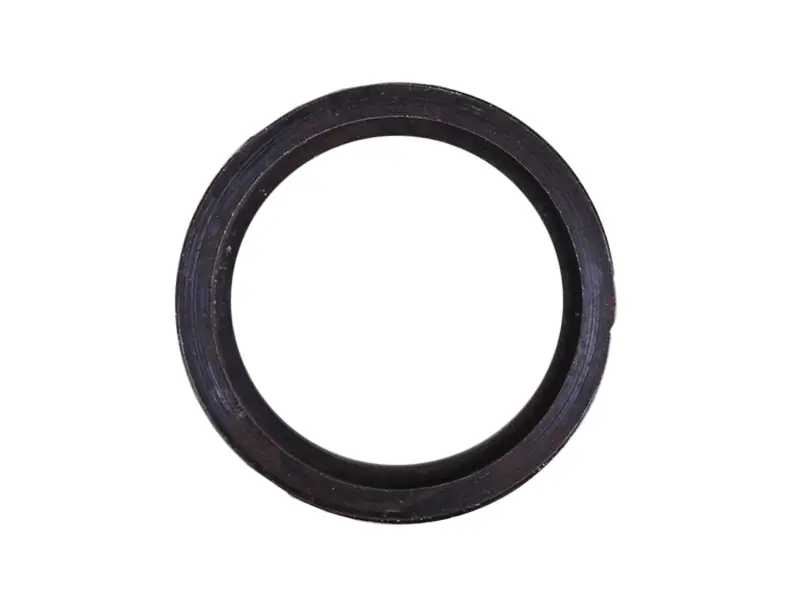

Шайба проставна цапфи Foton 244, Jinma 244/264 AMG

Проставна шайба цапфи Foton 244, Jinma 244/264 AMG встановлюється між сполученими деталями, щоб витримати передбачену конструкцією відстань. Вона займає визначене місце на цапфі та допомагає зберегти взаємне розташування деталей після затягування кріплення. Для правильної заміни потрібно зіставити не лише отвір, а й товщину та опорні поверхні шайби.

Роль у з’єднанні

Це кільце із центральним отвором і суцільною опорною поверхнею. Отвір має відповідати посадковому місцю на цапфі, а торці — прилягати до сусідніх деталей без перекосу. Проставка визначає відстань у місці встановлення, тому вільне надягання на цапфу ще не підтверджує правильність вибору. За однакового внутрішнього діаметра різна товщина може помітно змінити зазор у з’єднанні.

Під час розбирання шайбу оглядають на тріщини, деформацію, задири, пошкодження країв і нерівномірне спрацювання торців. Такі дефекти можуть заважати щільному приляганню або змінювати відстань між деталями. Люфт і сліди зміщення є приводом перевірити все з’єднання, а не лише проставку. Якщо поруч установлені втулки чи підшипники, оцінюють також їхній стан і посадкові поверхні: заміна шайби не компенсує їхнього зносу.

Як перевірити відповідність

Зі знятою деталлю порівнюють внутрішній і зовнішній діаметри, товщину, форму торців та обробку країв. Внутрішній діаметр відповідає за посадку, зовнішній — за площу контакту й розміщення серед сусідніх деталей. Надто тонка проставка може залишити зайвий зазор. Надто товста здатна перешкодити складанню або створити надмірне притискання там, де конструкція потребує вільного руху.

Для вимірювання стару шайбу очищають, а товщину перевіряють у кількох точках. Якщо значення відрізняються, зразок може бути нерівномірно спрацьованим і потребує додаткового звіряння з документацією на конкретне виконання з’єднання. До документації звертаються і тоді, коли попередня шайба загублена або сильно деформована. Окремо перевіряють фаски та їхнє розташування: край не повинен упиратися в перехід цапфи й заважати повному приляганню торця.

На що зважати під час заміни

Розбираючи з’єднання, фіксують послідовність шайб, втулок і кріпильних деталей. Перед установленням очищають місце посадки та контактні поверхні, перевіряють їх на задири, задирки й сліди зміщення. Проставку ставлять без перекосу, зберігаючи орієнтацію, передбачену будовою з’єднання. Якщо вона не сідає на своє місце, спочатку з’ясовують причину. Не слід затягуванням кріплення примусово протягувати шайбу через невідповідну посадку.

Кріплення затягують і зазори контролюють за вимогами до цього з’єднання. Після складання перевіряють прилягання деталей, відсутність зайвого люфту та легкість руху там, де він має залишатися. Варто також оглянути розташовані поруч ущільнення й деталі фіксації, якщо вони передбачені конструкцією. Довільний набір шайб замість однієї проставки або її сточування без визначеної процедури регулювання може змінити положення деталей і розподіл навантаження.
