Шайба зубчаста КПП Foton 244, Jinma 244/264 AMG

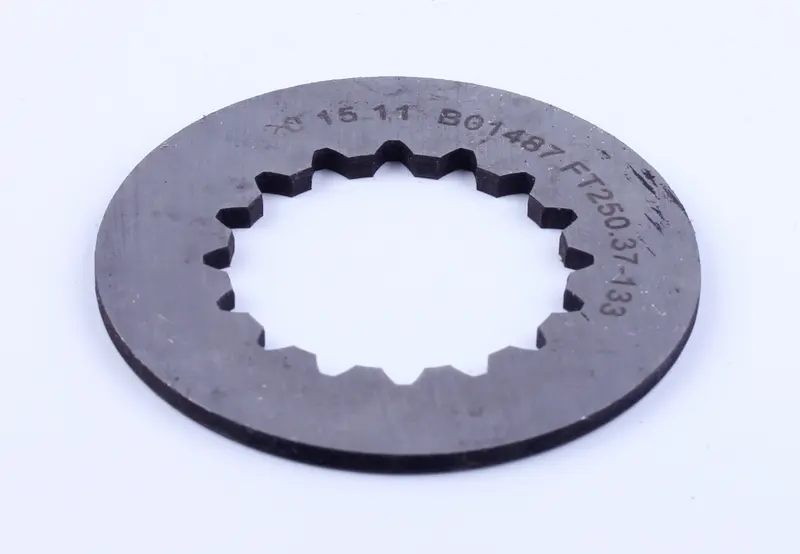

Зубчаста шайба КПП Foton 244, Jinma 244/264 AMG потрібна для заміни відповідної деталі під час ремонту коробки передач. Вона має форму плоского кільця із зубцями у внутрішньому отворі та суцільним зовнішнім краєм. Зубчастий профіль має точно відповідати посадковому місцю. Звичайна шайба з круглим отвором не може замінити її лише тому, що збігається зовнішній діаметр.

Як працює деталь

Внутрішні зубці забезпечують задане сполучення шайби з посадковою частиною механізму. Значення мають не лише обриси отвору, а й товщина та площинність торців. Залежно від розташування в коробці така шайба бере участь у фіксації або визначає осьове положення сусідніх деталей. Точне місце та роль у конкретній збірці звіряють зі схемою коробки. На шайбі нанесено позначення FT250.37.133 і 16-11; їх використовують як додаткові орієнтири разом із перевіркою розмірів та посадкового профілю.

Ознаки зношення

Шайбу замінюють за наявності тріщин, відколотих зубців, викривлення кільця або значного спрацювання торців. Пошкоджені краї зубців можуть заважати посадці, а зношений внутрішній профіль — спричиняти зайвий люфт у сполученні. Огляньте обидва боки: глибокі кільцеві борозни, нерівномірний контакт і сходинка на поверхні прилягання допомагають оцінити стан деталі. Самого шуму коробки чи відчутного люфту недостатньо для висновку про несправність шайби — потрібно перевірити й поверхні, з якими вона контактує.

Підбір за знятою шайбою

Зіставте зовнішній діаметр, товщину, розмір отвору, кількість та форму внутрішніх зубців. Зверніть увагу на ширину виступів і западин, фаски та форму торцевих поверхонь. Зношену шайбу варто проміряти в кількох точках: у зоні найбільшого спрацювання товщина вже може відрізнятися від потрібної. Належний розмір перевіряють за документацією коробки, а зняту деталь використовують для порівняння конструкції. Маркування доповнює цю перевірку, але не замінює її.

Надмірна товщина може зменшити необхідний зазор і затиснути сусідні деталі. Замала товщина, навпаки, здатна залишити зайве осьове переміщення. Якщо профіль зубців не збігається, шайба не сяде правильно, а силове встановлення може пошкодити посадку. Підпилювання зубців або сточування торців змінює геометрію деталі, тому підганяти її таким способом не слід.

Заміна та контроль складання

Під час розбирання збережіть порядок розташування деталей і запам’ятайте, яким боком стояла шайба. Перед установленням очистьте посадкове місце, перевірте краї на задирки та огляньте прилеглі торці. Якщо поряд установлені стопорні кільця, втулки чи інші шайби, перевірте їхній стан і фіксацію. Пошкоджені сусідні деталі також потребують заміни, а причина перекосу або спрацювання — усунення, інакше нова шайба працюватиме в тих самих несприятливих умовах.

Встановлюйте шайбу за схемою коробки, без перекосу та ударів по зубцях. Після складання перевірте, чи вона повністю зайняла своє місце, чи правильно встановлені засоби фіксації та чи відповідає осьовий зазор вимогам до коробки. Доступні обертові деталі мають рухатися без заклинювання. Якщо після заміни з’явився тугий хід, перевірте товщину шайби, відповідність профілю та послідовність складання до подальшої роботи механізму.
