Шайба замкова диференціала заднього моста DongFeng 240/244, тип 2 AMG

Замкова шайба диференціала заднього моста DongFeng 240/244, тип 2 AMG, потрібна для стопоріння кріплення в механізмі диференціала. Вона допомагає зберегти положення кріплення після складання. Під час ремонту стан цієї деталі перевіряють окремо: порушення фіксації може призвести до послаблення з’єднання та зміщення сполучених деталей.

Будова шайби

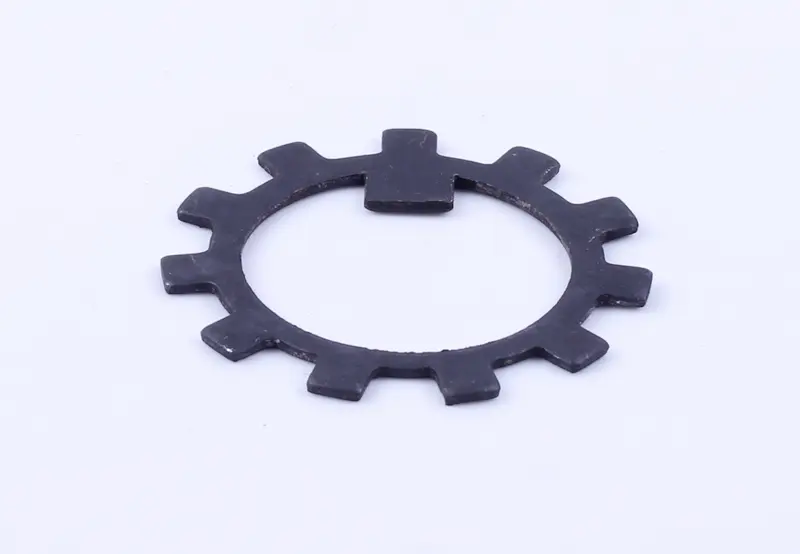

Деталь має форму кільця із зовнішніми виступами по колу та виступом, спрямованим усередину центрального отвору. Для правильної роботи замка потрібно, щоб фіксувальні ділянки збігалися з відповідними поверхнями з’єднання. Зовнішні виступи належать до стопорної конструкції, а не передають обертання як зубці шестерні. Позначення «тип 2» враховують під час добору разом із формою знятої шайби.

Ознаки пошкодження

Шайбу міняють, якщо біля основи виступів є тріщини, краї надламані, отвір розтягнутий або кільце деформоване й не прилягає до посадкової поверхні. Зім’яті ділянки фіксації також потребують уваги. Після розбирання оглядають місця попереднього відгинання: повторні перегини можуть послабити виступ. Вирівнювання пошкодженої деталі не відновлює здатність надламаної ділянки утримувати кріплення.

Перевірка потрібна й тоді, коли під час ремонту виявлено послаблене з’єднання. Шум або люфт у мосту самі по собі не доводять несправність шайби — причину визначають після огляду. Разом із нею перевіряють кріплення, пази для фіксації та прилеглі поверхні. Якщо різьба пошкоджена або місце зачеплення розбите, однієї заміни шайби недостатньо.

Як підібрати заміну

Порівняйте зовнішній діаметр, центральний отвір і товщину зі знятою деталлю. Окремо звірте кількість, ширину та розташування зовнішніх виступів, форму внутрішнього виступу й те, як він заходить у відповідне місце з’єднання. Від цього залежить посадка без перекосу та можливість зафіксувати кріплення. Стару шайбу варто зберегти до завершення добору: вона допоможе перевірити геометрію, хоча розміри деформованих ділянок потрібно оцінювати з урахуванням пошкоджень.

Надмірний зазор, невідповідна товщина або зміщені виступи заважають правильному складанню. Кільце має прилягати до передбаченої поверхні, а не впиратися лише краєм. Підпилювання виступів чи розточування отвору змінюють умови стопоріння. Якщо шайба не сідає на місце або її фіксувальні ділянки не збігаються з відповідними пазами, потрібна деталь з належною геометрією.

Порядок встановлення

Під час розбирання спочатку звільняють ділянки, що стопорять кріплення, а потім знімають кріплення та шайбу. Посадкові поверхні очищають, перевіряють краї пазів і прибирають причину неповного прилягання. Нову шайбу ставлять так, щоб її фіксувальні елементи зайняли відповідні місця. Затягування та передбачене конструкцією регулювання виконують за посібником до техніки. Остаточно стопорять з’єднання після цих операцій; потрібний виступ і спосіб його загинання визначає будова кріплення.

Наприкінці перевіряють, чи рівно лежить кільце, чи немає тріщин після фіксації та чи надійно зачеплена стопорна ділянка. Пошкоджений під час загинання виступ є підставою замінити шайбу. Встановлена деталь має утримувати кріплення в заданому положенні й не перешкоджати руху сусідніх деталей.
