Шайба замкова диференціала заднього моста DongFeng 240/244, тип 1, AMG

Замкова шайба диференціала заднього моста DongFeng 240/244, тип 1, AMG потрібна для механічного стопоріння з’єднання в диференціалі. Вона допомагає утримувати сполучену деталь у положенні, встановленому під час складання. Самого затягування тут недостатньо: стопорні виступи мають правильно зачепитися за відповідні поверхні. Якщо шайба лежить вільно або її пелюстки загнуті неправильно, з’єднання залишається без належної фіксації.

Будова та ознаки пошкодження

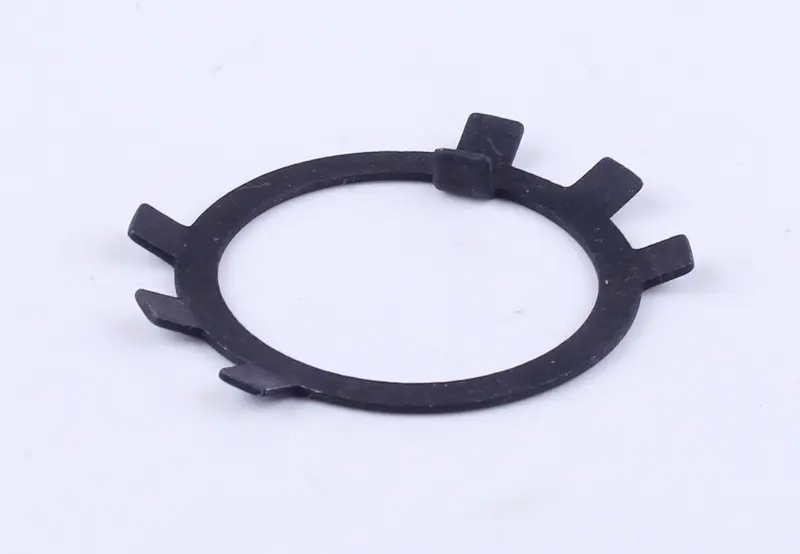

Це кільце з великим центральним отвором і виступами вздовж зовнішнього краю. Частина виступів відігнута від площини кільця. Їхнє розташування визначає, як шайба взаємодіятиме із сусідніми деталями, тому форма пелюсток має значення для підбору та встановлення. Виконання «тип 1» звіряють зі знятою деталлю: назва механізму сама по собі не замінює перевірки геометрії.

Шайбу замінюють, якщо біля основи виступів є тріщини, пелюстки надламані чи відсутні, отвір розтягнутий або кільце деформоване. Після розбирання варто уважно оглянути ділянки, які вже згиналися. Повторне відгинання й загинання може спричинити надлом, через який пелюстка перестане утримувати з’єднання. Ціла на вигляд кільцева частина не є підставою залишати шайбу з пошкодженими стопорними виступами.

Як перевірити відповідність

Порівняйте внутрішній і зовнішній діаметри, товщину кільця, кількість, ширину та розташування виступів. Перевірте напрямок відігнутих ділянок і те, з якими пазами чи гранями вони мають зчіплюватися. Разом зі старою шайбою огляньте її посадкове місце. Погнута деталь не завжди зберігає початкову форму, тому вимірювання слід робити на неушкоджених ділянках, не враховуючи задирки та випадкові вигини як частину конструкції.

Отвір має відповідати посадковому місцю, а кільце — прилягати рівно, без перекосу. Надмірна товщина може завадити правильному складанню з’єднання, недостатня — змінити взаємне положення деталей. Якщо виступи не збігаються з місцями зачеплення, стопоріння буде ненадійним. Не варто розточувати отвір, обрізати пелюстки чи підганяти кільце ударами: після такої переробки геометрія шайби вже не відповідатиме її призначенню.

Порядок встановлення

Перш ніж знімати стару шайбу, зафіксуйте її орієнтацію та положення стопорних ділянок. Приберіть бруд і залишки пошкоджених деталей із поверхонь прилягання. Огляньте суміжне кріплення, різьбу, пази та грані, на які спираються пелюстки. Зірвана різьба або розбите місце зачеплення потребують окремого усунення: заміна самої шайби не відновить пошкоджену опору стопора.

Встановіть кільце у передбаченому положенні. Затягування та регулювання з’єднання виконуйте за настановою до техніки, а остаточне стопоріння — після завершення цих операцій. Задіюйте лише ті виступи, які передбачені схемою складання; не загинайте всі пелюстки поспіль і не намагайтеся ними дотягнути кріплення. Наприкінці перевірте щільність прилягання шайби, зачеплення стопора та відсутність торкання виступів до рухомих деталей. Помилка в підборі або неповна фіксація можуть спричинити послаблення з’єднання, збити регулювання та призвести до пошкодження деталей диференціала.
