Кожух правої передньої півосі DongFeng 354/404 AMG

Кожух правої передньої півосі DongFeng 354/404 AMG — корпусна деталь переднього моста, яка закриває ділянку півосі. Він утворює зовнішню оболонку навколо обертової деталі та з’єднується із сусідніми частинами моста фланцями. Під час підбору враховують правий бік установлення: кріплення та сполучні поверхні мають відповідати знятому корпусу.

Будова та приводи для заміни

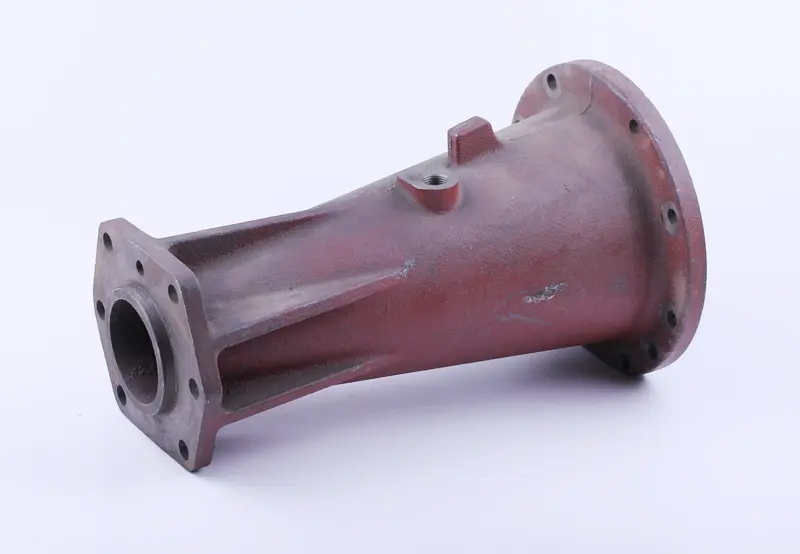

Видовжений корпус розширюється до круглого фланця. На іншому кінці розташований компактний фланець із центральним отвором. Уздовж корпусу проходять зовнішні ребра, на торцях є отвори для кріплення, а зверху — виступ із різьбовим отвором. Під час порівняння деталей варто перевірити кожну з цих ділянок: однаковий загальний обрис ще не означає, що всі посадки збігаються.

Кожух замінюють, якщо він тріснув, має обламані кріпильні ділянки, пошкоджену різьбу або деформовані площини прилягання. Такі несправності можуть виникати після удару, роботи з ослабленим кріпленням чи складання з перекосом. Патьоки оливи на стику спочатку потребують огляду ущільнення. Якщо ж після очищення виявлено тріщину або пошкодження фланця, нова прокладка не усуне причину витоку.

Як перевірити відповідність

Зіставте довжину корпусів, форму обох фланців, кількість і розташування кріпильних отворів. Виміряйте відстані між центрами отворів, діаметри центральних отворів і посадочних ділянок. Перевірте також розташування ребер та верхнього різьбового отвору, щоб корпус не заважав сусіднім деталям. Для точного порівняння приберіть із поверхонь бруд і залишки старих прокладок.

Окремої уваги потребують глибина посадок і відстань між площинами прилягання. Збіг отворів під болти не компенсує різницю цих розмірів: вона може порушити положення півосі та сполучених із нею деталей. Якщо знятий кожух розбитий, додатково звіряйте розміри з неушкодженими відповідними поверхнями моста й документацією конкретної машини. Отвори, розточені під час попереднього ремонту, не варто брати за зразок заводського виконання.

Особливості встановлення

Техніку надійно закріплюють, а місце розбирання розвантажують. Якщо стик сполучається з оливною порожниною, оливу попередньо зливають до потрібного рівня. Втулки, шайби та регулювальні деталі, якщо вони передбачені конструкцією, зберігають у порядку зняття. Корпус від’єднують так, щоб не пошкодити посадки та площини прилягання ударами або інструментом.

До встановлення очищають стики, оглядають кріплення, ущільнення й доступні посадочні поверхні. Пошкоджені прокладки та ущільнення замінюють. Поки є доступ, перевіряють сусідні підшипники та поверхню півосі. Кожух має зайняти своє місце без примусового підтягування болтами. Кріплення затягують рівномірно, дотримуючись моменту з керівництва техніки; спосіб ущільнення стику має відповідати його конструкції.

Після складання перевіряють вільне обертання, правильність прилягання фланців і відсутність витоків. Невідповідний корпус може спричинити перекіс, заїдання та повторну втрату оливи. Якщо обертання ускладнюється під час затягування, потрібно зупинити складання й перевірити посадки. Додаткове зусилля на болтах не виправить невідповідність розмірів і може пошкодити кріпильні ділянки.
