Фланець виходу палива DL190-12 Xingtai 120 AMG

Фланець виходу палива DL190-12 Xingtai 120 AMG призначений для приєднання паливної лінії в місці виходу палива. Основа фланця притискається до відповідної посадкової поверхні, а різьбовий вихід слугує для встановлення з'єднувальної деталі. Під час заміни потрібно забезпечити щільне прилягання основи й герметичність різьбового стику, щоб паливо не просочувалося назовні.

Будова та ознаки пошкодження

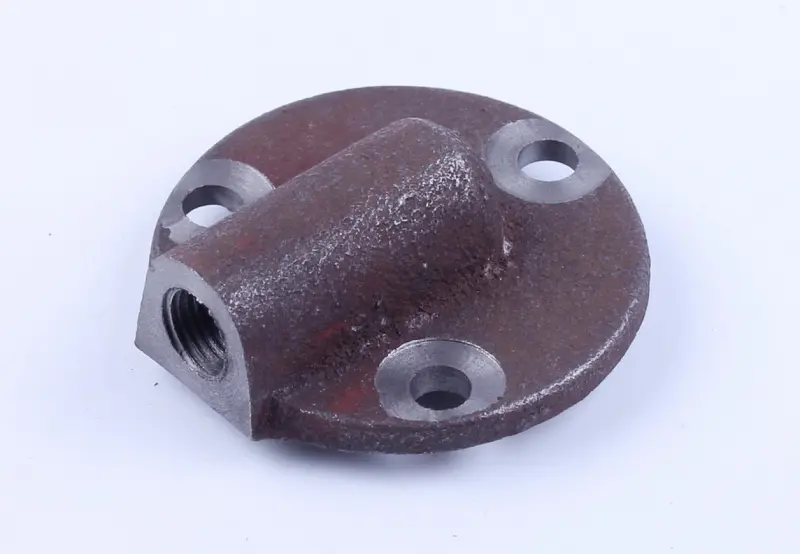

Деталь має округлу основу з трьома отворами для кріплення та виступний корпус із бічним отвором із внутрішньою різьбою. Навколо кріпильних отворів є заглиблені майданчики. Розташування цих отворів і напрямок різьбового виходу визначають, як фланець стане на посадкове місце та як до нього підходитиме паливна лінія.

Вологі сліди палива біля основи, підтікання на різьбі або послаблене кріплення — привід оглянути з'єднання. Заміна фланця потрібна, якщо корпус тріснув, різьба зірвана, біля кріпильних отворів є відколи або прилегла поверхня деформована. Водночас витік може виникнути через пошкоджене ущільнення чи приєднаний штуцер. Перевірка цих деталей допоможе визначити причину й не переносити її на нове з'єднання.

Як підібрати заміну

Зіставте зі знятою деталлю форму й товщину основи, розміщення трьох кріпильних отворів і відстані між їхніми центрами. Звірте діаметри отворів, розміри майданчиків під кріплення, висоту корпусу та напрямок виходу. Фланець має прилягати до посадкової поверхні всією передбаченою площиною. Після приєднання паливна лінія повинна залишатися у штатному положенні без натягу й перекошування.

Для різьбового стику перевіряють діаметр, крок і глибину внутрішньої різьби, а також спосіб ущільнення. Штуцер із невідповідною різьбою іноді заходить на початку, але далі заклинює та псує витки. Не менш суттєві форма ущільнення під основою й суміщення паливного проходу. Якщо отвори зміщені або ущільнювач виступає всередину каналу, подача палива може зменшитися.

Заміна та контроль герметичності

До розбирання переходять після зупинки й охолодження техніки. Надходження палива до з'єднання перекривають, а залишки збирають у придатну ємність. Ділянку навколо фланця очищають, щоб бруд не потрапив у відкритий канал. Від'єднуючи паливну лінію, не тягнуть корпус убік; після цього знімають кріплення, фланець і старе ущільнення.

Посадкову поверхню очищають від залишків ущільнювача, уникаючи подряпин. Разом із фланцем оглядають кріплення, штуцер і найближчу ділянку паливної лінії. Пошкоджена різьба, тріщини або різкий перегин можуть стати причиною повторного витоку чи навантаження на корпус. Ущільнення добирають під посадкове місце та спосіб герметизації цього з'єднання; паливний прохід має залишатися відкритим.

Під час монтажу основу виставляють рівно, спочатку наживляють усе кріплення, а потім затягують його поступово й рівномірно. Зусилля затягування визначають за вимогами до техніки. Надмірний притиск не компенсує дефект поверхні та може пошкодити корпус. Після підключення відновлюють подачу палива й перевіряють стики біля основи та різьбового виходу. На сухій очищеній поверхні легше помітити свіжі сліди. Якщо з'являється паливо, його подачу припиняють і усувають причину до запуску.
