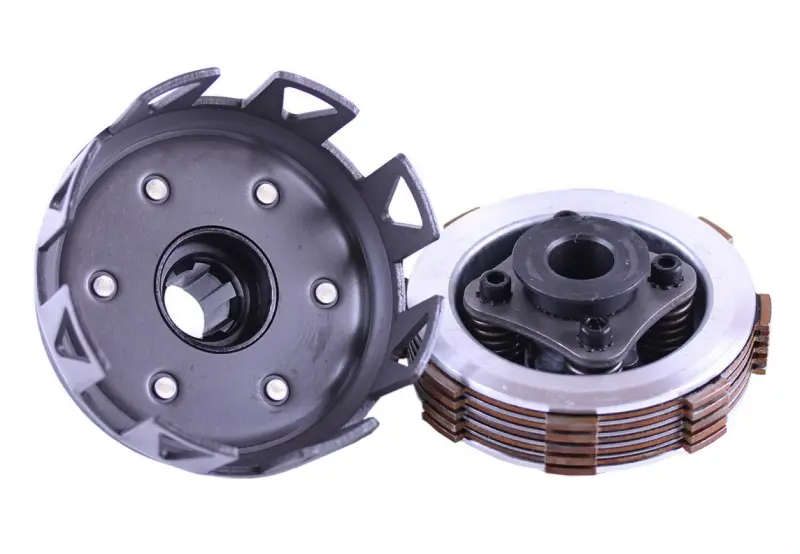

Зчеплення в зборі для КПП під шліци Ø25 мм AMG

Зчеплення в зборі для КПП під шліци Ø25 мм AMG передає обертання від двигуна до трансмісії та дає змогу роз'єднувати їх під час перемикання передач і зупинки. Справне зчеплення забезпечує плавне вмикання й передавання навантаження без проковзування дисків. Вузол у зборі обирають для заміни зношеного або пошкодженого зчеплення, зокрема коли ремонту лише пакета дисків уже недостатньо.

Як працює конструкція

Зчеплення має кошик і пакет дисків із притискною частиною та пружинами. Коли пакет стиснутий, він передає обертання; коли притиск послаблюється, двигун і трансмісія роз'єднуються. Виступи дисків входять у пази кошика та мають вільно переміщуватися під час роботи. Глибокі сліди зношення на контактних поверхнях можуть заважати цьому руху й спричиняти неповне вимикання зчеплення.

Посадка позначена як «під шліци Ø25 мм». Шліци передають обертання між з'єднаними деталями, тож їхня відповідність впливає на роботу всього зчеплення. Самого збігу діаметра замало: потрібно перевірити кількість і профіль шліців, довжину зачеплення та глибину посадки. Якщо з'єднання не складається вільно, запресовувати деталь ударами не можна — спочатку з'ясовують причину невідповідності.

Ознаки зношення

Зчеплення перевіряють, коли воно буксує під навантаженням, вмикається ривками, не повністю роз'єднує двигун із трансмісією або стукає в зоні кошика. Після розбирання оцінюють стан дисків, наявність перегріву й деформацій, виробіток у пазах кошика. Перш ніж міняти вузол, також перевіряють хід привода та механізм вимикання: неправильне регулювання здатне спричинити подібні прояви навіть без критичного зношення дисків.

Перевірка під час підбору

• Зіставте діаметр, кількість і форму шліців зі знятим зчепленням.
• Порівняйте зовнішні розміри кошика, висоту вузла та розташування посадочних поверхонь.
• Перевірте точки кріплення, упори та спосіб фіксації на валу.
• Звірте будову пакета дисків і поверхні контакту з механізмом вимикання.

Оглядайте обидва боки знятої деталі: однаковий зовнішній контур не означає однакової посадки. Відмінність у висоті змінює положення притискної частини та може обмежити хід вимикання. Невідповідні шліци спричиняють люфт або пошкодження з'єднання, а неправильне розташування упорів заважає зчепленню повністю вмикатися чи вимикатися.

Заміна та контроль роботи

Після демонтажу перевіряють шліци вала, опорні поверхні, стан кріплень і механізму вимикання. Якщо конструкція має опорну втулку або підшипник, їх оглядають на зношення та люфт. Пошкоджені суміжні деталі замінюють до встановлення зчеплення, інакше вони впливатимуть на роботу нового вузла. Ущільнення знятої кришки також потребує заміни, якщо втратило цілісність.

Під час складання дотримуються передбаченого порядку шайб, дистанційних деталей і стопорів. Зчеплення встановлюють без перекосу, а кріплення затягують і фіксують за вимогами до конкретної техніки. Підготовку дисків та потребу в мастилі визначають за її настановою. Після монтажу регулюють привод, перевіряють роз'єднання та плавність змикання дисків. Першу перевірку проводять із невеликим навантаженням, контролюючи відсутність ривків, буксування й сторонніх звуків.
